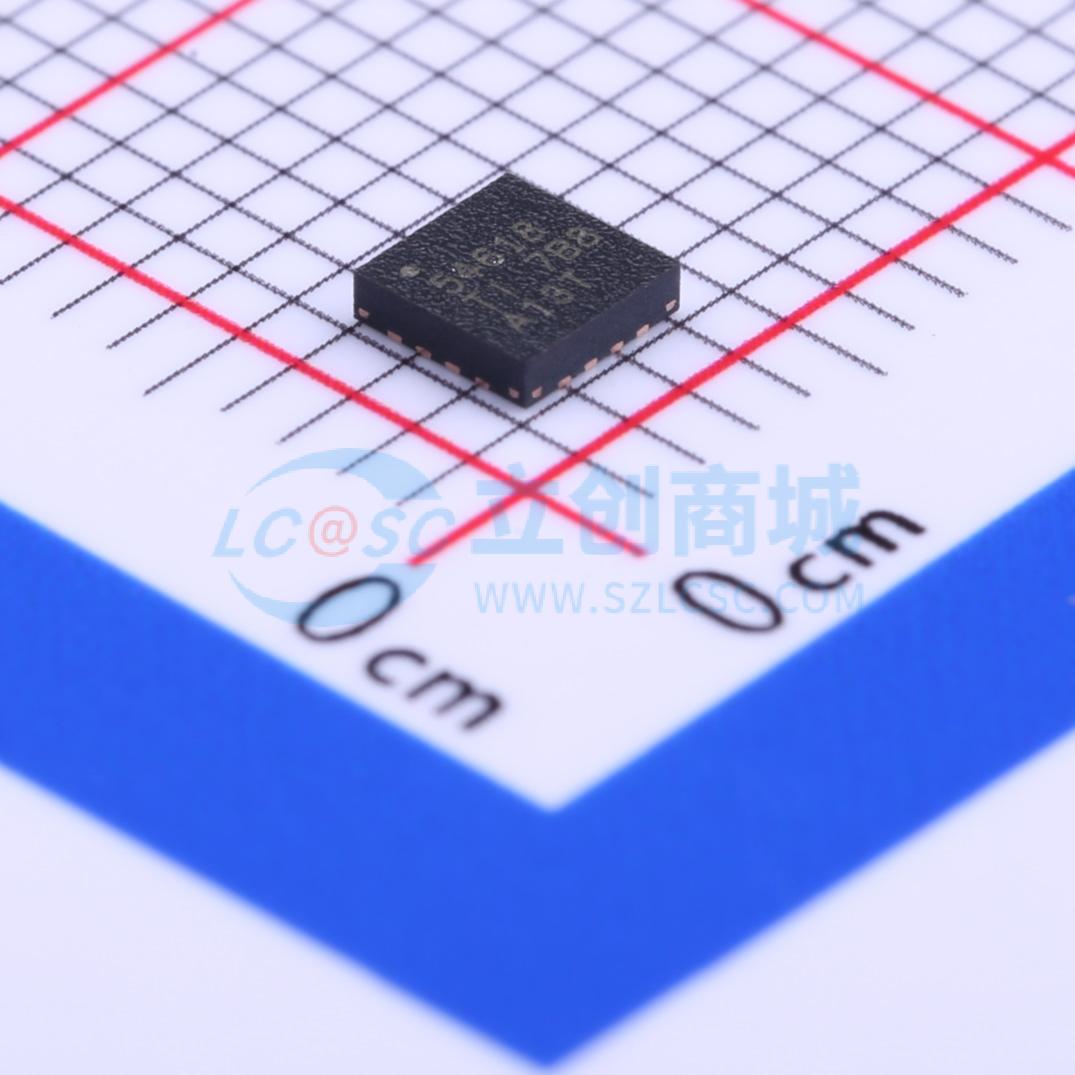

温馨提醒：图片仅供参考，商品以实物为准
TPS54618RTER
6V输入、6A输出、2MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54618 是一款全功能6V、6A同步降压电流模式转换器,具有两个集成的MOSFET。其宽范围的开关频率（300kHz至2MHz）允许优化效率和尺寸。该器件通过集成MOSFET、实现电流模式控制减少外部元件数量,减少电感尺寸,并通过小型3mm x 3mm热增强型WQFN封装最小化IC尺寸。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54618RTER
- 商品编号
- C183201
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 799mV~4.5V | |
| 输出电流 | 6A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 515uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54618器件是一款功能齐全的6V、6A同步降压电流模式转换器，集成了两个MOSFET。 通过集成MOSFET、采用电流模式控制以减少外部元件数量、支持高达2MHz的开关频率以减小电感尺寸，以及采用3mmx3mm热增强型WQFN小封装来缩小IC占位面积，TPS54618可实现小型化设计。 TPS54618凭借精确的±1%电压基准（VREF）在不同温度下为各种负载提供精确稳压。 通过集成的12mΩ MOSFET和515μA典型电源电流，可实现最高效率。使用使能引脚，进入关断模式可将关断电源电流降至5.5μA。 欠压锁定内部设定为2.6V，但可通过使能引脚上的电阻网络对阈值进行编程来提高该值。输出电压启动斜坡由软启动引脚控制。漏极开路电源正常信号表示输出电压处于其标称电压的93%至107%范围内。 频率折返和热关断功能可在过流情况下保护器件。
商品特性
- 两个12mΩ（典型值）MOSFET，在6A负载下实现高效率
- 300kHz至2MHz开关频率
- 0.8V ±1%电压基准，全温度范围（-40℃至150℃）
- 可与外部时钟同步
- 可调节软启动和排序
- 欠压和过压电源正常输出
- -40℃至150℃工作结温范围
- 3mmx3mm 16引脚热增强型WQFN封装
- 引脚与TPS54418兼容
应用领域
- 低电压、高密度电源系统
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
- 宽带、网络和光通信基础设施
