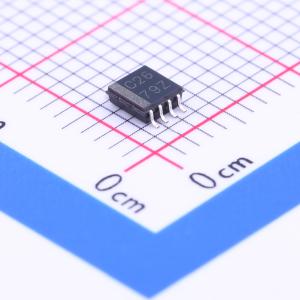

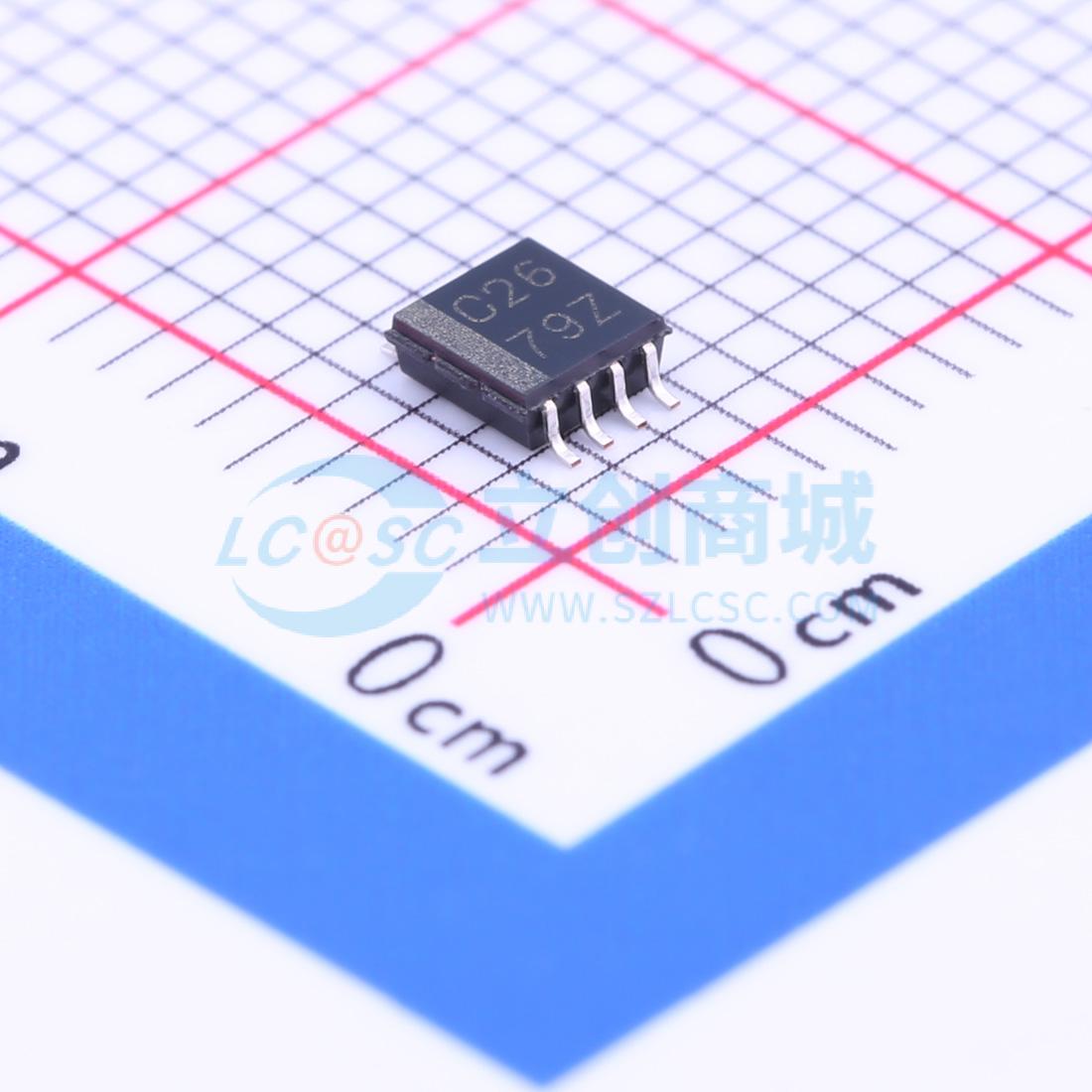

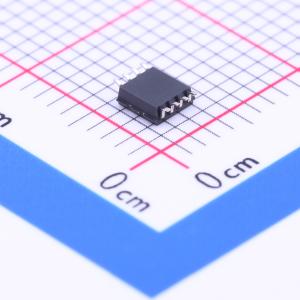

SN74LVC2G126DCTR实物图
  • SN74LVC2G126DCTR商品缩略图
  • SN74LVC2G126DCTR商品缩略图
  • SN74LVC2G126DCTR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G126DCTR

双路三态输出总线缓冲门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC2G126 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G126DCTR
商品编号
C183273
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.9克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型-
输出类型三态
工作电压1.65V~5.5V
元件数2
每个元件位数1
通道类型单向
属性参数值
灌电流(IOL)32mA
拉电流(IOH)32mA
系列74LVC
工作温度-40℃~+125℃
静态电流(Iq)10uA
传播延迟(tpd)1.4ns@3.3V,50pF
功能特性掉电隔离；输出使能；电平转换

商品概述

SN74LVC2G126是带三态输出的双总线缓冲门，适用于1.65V至3.6V VCC工作场景，为带有三态输出的双线路驱动器，当输出使能输入为低电平时，输出禁用。

商品特性

  • 提供NanoFree封装
  • 支持5V VCC工作
  • 输入可承受电压最高可达5.5V
  • 3.3V条件下最大tpd为4ns
  • 低功耗，最大Icc为10μA
  • 3.3V条件下输出驱动为±24mA
  • VCC=3.3V、TA=25℃条件下，典型输出地弹VOLP小于0.8V
  • VCC=3.3V、TA=25℃条件下，典型输出VOH下冲VOHV大于2V
  • Ioff支持热插入、部分掉电模式和反向驱动保护
  • 可作为降压转换，将最高5.5V的输入转换至VCC电平
  • 闩锁性能超过100mA，符合JESD 78 II类规范
  • ESD保护符合JESD 22规范，人体模型可达2000V，充电器件模型可达1000V

应用领域

  • 电缆调制解调器终端系统
  • 高速数据采集与生成
  • 高压电机控制
  • 电力线通信调制解调器
  • 内置或外置固态硬盘
  • 可扩展平台视频广播基础设施
  • 基于IP的多格式转码器视频广播
  • 视频通信系统
