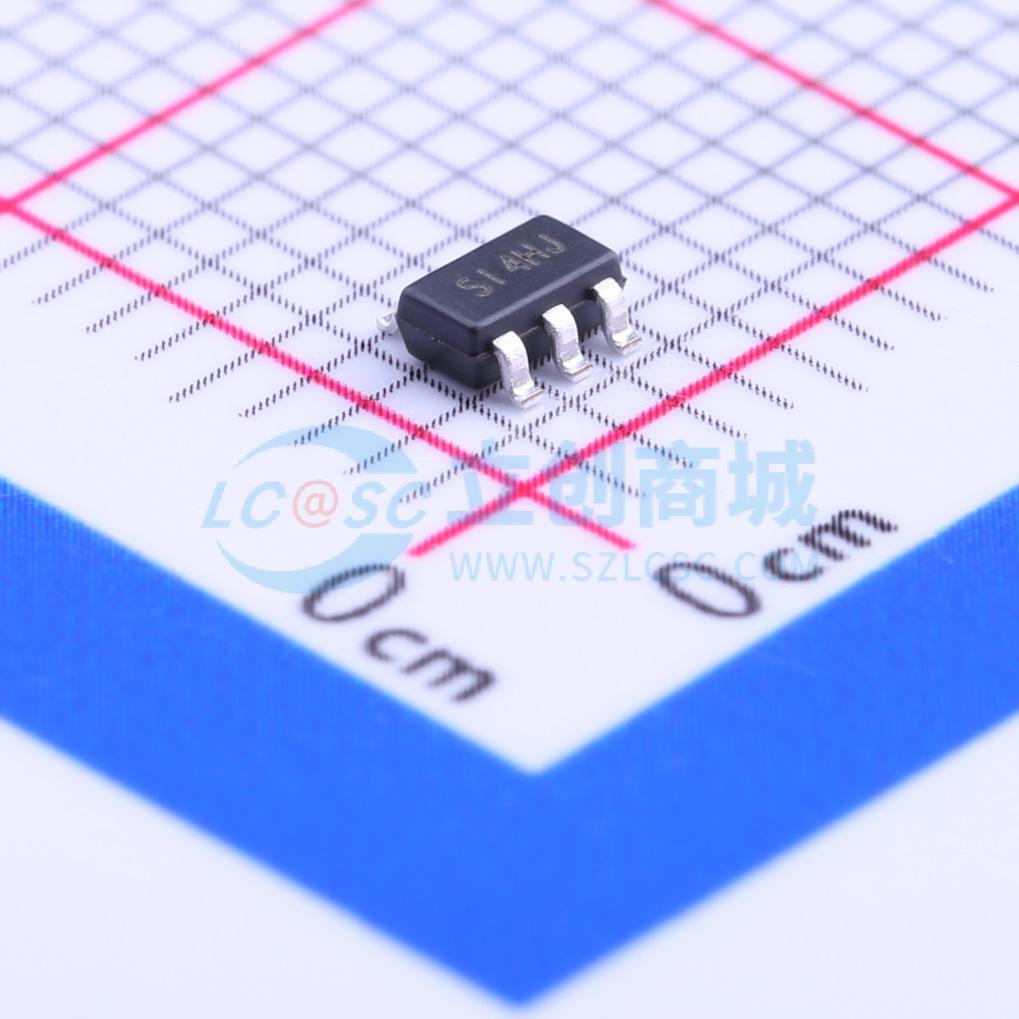

温馨提醒：图片仅供参考，商品以实物为准
SGM2554AYN5G/TR
单通道电源分配开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.85A限流保护开关，MOSFET开关，压降小 带EN使能控制端
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM2554AYN5G/TR
- 商品编号
- C183309
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.2A | |
| 导通电阻 | 100mΩ | |
| 功能特性 | 过温保护；过流保护；欠压锁定；软启动；反向电压保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SGM2554是单通道电源分配开关。该开关可在2.2V至5.5V的宽电源电压范围内工作，并由EN引脚控制。它可用于USB电源分配应用。该器件集成了一个导通电阻为95mΩ的N-MOSFET。小尺寸和低静态电流使该器件非常适合空间受限的电池供电应用。该器件具备多种保护功能，包括软启动、1.85A的电流限制和热关断。内部反向电压功能将保护开关输入侧的设备。SGM2554采用环保型SOT - 23 - 5封装，工作温度范围为 - 40℃至 + 85℃。
商品特性
- 输入电压范围：2.2V至5.5V
- 导通电阻：95mΩ（典型值）
- 连续电流：1.1A
- 电流限制：1.85A
- 静态电流：19μA（典型值）
- 关断电流：1μA（最大值）
- 全套保护功能
- 软启动
- 输入电压欠压锁定
- 无反向泄漏电流
- 热关断
- 通过IEC 60950 - 1、Ed 2、Am1、Annex CC、测试程序1评估并带有CB报告
- 采用环保型SOT - 23 - 5封装
应用领域
- 数字电视
- 机顶盒
- 便携式医疗设备
- 电池供电设备
- 热插拔电源
