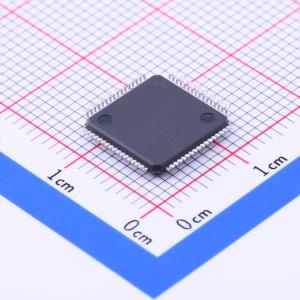

STM32F303RET6实物图
STM32F303RET6商品缩略图
STM32F303RET6商品缩略图
STM32F303RET6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F303RET6

环保标识
  • 带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有512 KB Flash、72 MHz CPU、MPU、CCM、5 Msps 12位ADC、PGA和比较器

  • SMT扩展库
  • 描述

    带DSP和FPU的主流混合信号ARM Cortex-M4 MCU,具有512 KB Flash、72 MHz CPU、MPU、CCM、5 Msps 12位ADC、PGA和比较器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F303RET6
  • 商品编号

    C183214
  • 商品封装

    LQFP-64(10x10)
  • 包装方式

    托盘

  • 商品毛重

    1.913克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频72MHz
程序存储容量512KB
程序存储器类型FLASH
属性参数值
GPIO端口数量51
ADC(位数)12bit
DAC(位数)12bit
工作电压范围2V~3.6V
应用领域-
详细信息
  • 描述
  • 特性

STM32F303xD/E系列基于高性能的ARM®Cortex®-M4 32位RISC核心,带有FPU,工作频率为72 MHz,并嵌入有浮点单元(FPU)、内存保护单元(MPU)和内置跟踪宏单元(ETM)。该系列集成了高速嵌入式内存(512-K字节Flash存储器、80-K字节SRAM),灵活的内存控制器(FSMC)用于静态内存(SRAM、PSRAM、NOR和NAND),以及广泛的增强型I/O和外设连接到AHB和两个APB总线。

这些设备提供了四个快速12位ADC(5 Msps)、七个比较器、四个运算放大器、两个DAC通道、一个低功耗RTC、多达五个通用16位定时器、一个通用32位定时器,以及最多三个专门用于电机控制的定时器。它们还具备标准和高级通信接口:最多三个I2C、最多四个SPI(两个SPI支持全双工I2S)、三个USART、最多两个UART、CAN和USB。为了实现音频类精度,I2S外围设备可通过外部PLL进行时钟。

STM32F303xD/E系列在-40至+85°C和-40至+105°C的温度范围内,从2.0至3.6 V电源供电下运行。提供了全面的省电模式,适用于低功耗应用设计。

STM32F303xD/E系列提供不同封装的设备,范围从64到144引脚。

ARM Cortex-M4处理器特性概览

CPU与性能

  • CPU类型:32位ARM Cortex-M4 CPU,配备浮点运算单元(FPU)
  • 时钟速度:最高可达72 MHz
  • 性能:提供90 DMIPS(Dhrystone百万指令/秒)的性能
  • 指令集:支持数字信号处理(DSP)指令,增强数字信号处理能力
  • 内存保护单元(MPU):确保对内存资源的安全访问

电压规格

  • 工作电压范围:支持2.0 V到3.6 V,适用于VDD和VDDA

内存

  • 闪存:高达512 Kbytes可用
  • SRAM:提供64 Kbytes的静态RAM,前32 Kbytes具有硬件奇偶校验检查
  • 例行程序加速器:包含16 Kbytes优化用于指令和数据总线操作的SRAM
  • 灵活内存控制器(FSMC):支持最多四个芯片选择的静态内存

功耗管理

  • 复位机制:包含电源开启/电源关闭复位(POR/PDR)和可编程电压检测器(PVD)
  • 低功耗模式:支持睡眠、停止和待机模式以提高能效
  • 电池供电:使VBAT供电可用于实时时钟(RTC)和备份寄存器

振荡器

  • 晶体振荡器:在4到32 MHz范围内运行
  • 内部振荡器:包括一个8 MHz RC振荡器,带有x16 PLL选项,以及一个40 kHz振荡器

输入/输出

  • 快速I/O:多达115个引脚兼容外部中断向量,耐受5 V信号
  • 互联矩阵:支持12通道DMA控制器以实现高效的数据传输

模拟与数字接口

  • ADCs:最多四个通道,可选分辨率,0.20 μs操作,0至3.6 V转换范围
  • DAC通道:两个12位通道,模拟供电从2.4至3.6 V
  • 模拟比较器:七个超快单位,模拟供电从2.0至3.6 V
  • 运算放大器:四个单元支持PGA模式,模拟供电从2.4至3.6 V
  • 电容感应:支持多达24个通道用于触摸键、线性和旋转传感器

计时器与计数器

  • 计时器类型:提供最多14个计时器,包括各种配置,如PWM、IC/OC和死时间生成功能
  • 计时器:包括32位计时器、多个16位计时器和高级控制计时器,满足复杂计时需求

通信接口

  • CAN接口:2.0B主动版本
  • I2C:支持快速模式+(1 Mbit/s),具有SMBus/PMBus能力
  • USART/UARTs:多达五个接口,支持ISO 7816、LIN、IrDA和调制解调器控制
  • SPIs:多达四个接口,具有可编程位框架和多路复用I2S接口
  • USB接口:2.0全速,支持低功率模式(LPM)
  • 红外发射器:实现无线通信

调试与安全

  • SWD接口:支持带FPU ETM的Cortex-M4和JTAG调试
  • 唯一ID:提供96位标识符用于设备认证和安全目的

此全面的功能集使ARM Cortex-M4处理器适用于要求高性能、强大内存管理和高级连接功能的各种应用。

产品规格
ST(意法半导体)_DS10362 ARM® Cortex®-M4 32位MCU+FPU,高达512KB闪存,80KB SRAM,FSMC,4个ADC,2个DAC通道,7个比较器,4个运放,2.0-3.6V 5.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN1181静电放电敏感度测量 1.6(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4206 STM32F3xx 硬件开发入门 4.0(中文) 查看详情 ST(意法半导体)_AN4232 STM32F3系列器件模拟比较器入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_AN5310 STM32G4系列与STM32F3系列设备使用模拟功能的指南1.0(英文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4099 使用 STM32F0xx 和 STM32F3xx 微控制器为红外遥控协议实现发送器和接收器 3.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4807从STM32F303和STM32F302系列产品的迁移2.0(英文) 查看详情 ST(意法半导体)_AN5094:从STM32F334/303系列微控制器迁移到STM32G431xx/G474xx/G491xx微控制器的4.0版本(英文) 查看详情 ST(意法半导体)_从STM32F1系列迁移到STM32F3系列微控制器 6.0(英文) 查看详情 ST(意法半导体)_从STM32F303系列迁移到STM32L4系列和STM32L4+系列微控制器的AN4832指南5.0(英文) 查看详情 ST(意法半导体)_AN4538 使用 STM32F3xx 微控制器优化功耗 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4651 STM32F3系列外围接口矩阵1.0(英文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4296 以IAR EWARM、Keil MDK-ARM 和基于GNU 的工具链来使用STM32F303/358xx CCM RAM 的概述与技巧 1.0(中文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4570 使用高密度STM32F30xxD/E FMC外设驱动外部内存 1.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

勘误手册
ST(意法半导体)_ES0261 STM32F303xD STM32F303xE Rev Y 设备限制 5.0(英文) 查看详情
