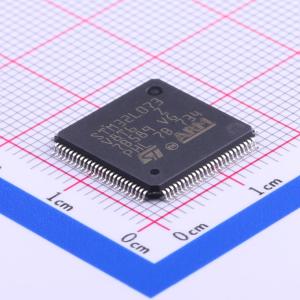

STM32L073V8T6商品缩略图

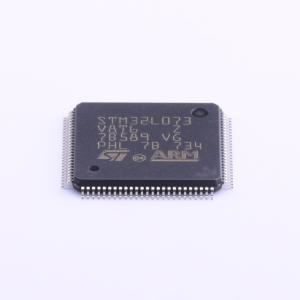

STM32L073V8T6商品缩略图

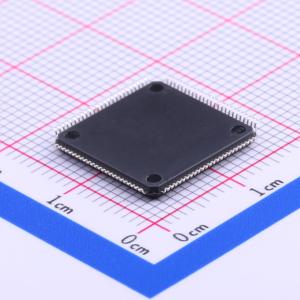

STM32L073V8T6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32L073V8T6

环保标识
  • 超低功耗Arm Cortex-M0+ MCU,具有64-KB Flash、32 MHz CPU、USB和LCD

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    超低功耗Arm Cortex-M0+ MCU,具有64-KB Flash、32 MHz CPU、USB和LCD

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32L073V8T6
  • 商品编号

    C186742
  • 商品封装

    LQFP-100(14x14)
  • 包装方式

    托盘

  • 商品毛重

    2.987克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M系列
CPU最大主频32MHz
程序存储容量64KB
程序存储器类型FLASH
属性参数值
GPIO端口数量84
ADC(位数)12bit
DAC(位数)12bit
工作电压范围1.8V~3.6V
应用领域-
详细信息
  • 特性

高级低功耗微控制器概述

主要特性:

  1. 技术与平台:采用获得专利的 ST 最新技术,具备超低功耗平台,可在 1.65 V 至 3.6 V 的电源范围内工作,确保从 -40°C 到 125°C 的宽温度范围内可靠运行。

  2. 功耗模式

    • 待机模式:消耗 0.29 μA,具有 3 个唤醒引脚。
    • 停止模式:使用 0.43 μA,具有 16 个唤醒线路。
    • 停止模式 + 实时时钟 + RAM 保持:需要 0.86 μA,在保持实时时钟和 20-Kbyte RAM 保持的同时。
    • 运行模式效率:可达到低至 93 μA/MHz,从闪存唤醒时间为 5 μs,展现出其能效性能。
  3. 核心规格:配备 Arm® 32 位 Cortex®-M0+ 核心,集成内存保护单元(MPU),运行频率范围从 32 kHz 至 32 MHz,提供高达 0.95 DMIPS/MHz 的性能。

  4. 内存能力

    • 闪存:支持高达 192-Kbyte,带有 ECC,采用 2 银行设计以允许读写操作,确保数据完整性。
    • RAM:提供 20-Kbyte 内存用于高效的数据处理。
    • 数据 EEPROM:包含 6 Kbytes 带有 ECC 和 20 字节备份寄存器,防止关键数据在写入/擦除操作中丢失。
    • 扇区保护:提供对读写操作的保护,增强数据安全性。
  1. I/O 连接性

    • 快速 I/O:多达 84 个快速输入/输出,包括 78 个 5V 耐受 I/O,便于灵活的硬件连接。
    • 复位和电源管理:具有超安全、低功耗欠压复位(BOR)功能,提供 5 个可选阈值,并配有可编程电压检测器(PVD),实现强大的电源管理。
  2. 时钟源:提供多种时钟选项,包括 1 至 25 MHz 晶体振荡器、带校准的 32 kHz 振荡器用于 RTC,以及内部生成的时钟如 16 MHz 高速 RC 振荡器、37 kHz 低功耗 RC 振荡器和自校准 48 MHz RC 振荡器用于 USB PLL。

  3. 引导加载程序与开发支持:预编程引导加载程序支持 USB 和 UART 通信,具备串行线调试功能,简化开发流程。

  4. 模拟外设

    • ADC:12 位模数转换器,转换速率可达 1.14 Msps,支持多达 16 个通道,分辨率低至 1.65 V。
    • DAC:两个 12 位通道数模转换器,带有输出缓冲器,支持电压低至 1.8 V。
    • 比较器:两个超低功耗比较器,具有窗口模式和唤醒功能,工作电压低至 1.65 V。
    • 电容式传感:支持多达 24 个电容式传感通道,适用于触摸键、线性和旋转传感器。
    • DMA 控制器:7 通道 DMA 控制器,用于各种接口之间的高效数据传输。
    • 通信接口:多达 11 个外围通信接口,包括 1x USB 2.0、4x USART(带 ISO 7816 和 IrDA 支持)、1x UART(低功耗)、6x SPI、3x I2C 和多个定时器,满足多样化的连接需求。
  5. 安全特性:集成了 CRC 计算单元、96 位唯一 ID 和真随机数生成器(RNG),强化了安全措施。

  6. 封装与合规性:所有组件均采用 ECOPACK2 封装,符合环保标准。

此微控制器专为需要高性能、低功耗和在各种环境条件下稳健特性的应用而设计,适用于广泛的行业和应用场景。

产品规格
ST(意法半导体)_DS10685 超低功耗 32 位 MCU Arm®-based Cortex®-M0+,最高 192KB 闪存,20KB SRAM,6KB EEPROM,LCD,USB,ADC,DAC 7.0(英文) 查看详情

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN4312设计在MCU上的表面传感器用于触觉感应应用(英文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN3960 ESD考虑在MCU上的触摸感应应用中的ESD考虑因素 5.0(英文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4467 STM32L0xx 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_AN5105 基于 STM32 微控制器的触摸感应控制入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN4718 如何基于 STM32L0/L1 系列设计 VBAT 系统(含外部组件)1.0(英文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4991 如何使用USART或LPUART将STM32F0/F3/L0/L4微控制器从低功耗模式唤醒 1.0(中文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4299 提高MCU触控感应应用的传导噪声鲁棒性 7.0(英文) 查看详情 ST(意法半导体)_AN3236 在MCU 7.0中增加触控按键的数量以支持触控感应应用(英文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN4617:从STM32F0到STM32L0微控制器的迁移 1.0(英文) 查看详情 ST(意法半导体)_AN4809 从 STM32L0 系列迁移至 STM32L4 系列/STM32L4+ 系列微控制器 5.0(英文) 查看详情 ST(意法半导体)_AN4654 从 STM32L1 系列迁移至 STM32L0 系列微控制器 1.0(英文) 查看详情 ST(意法半导体)_AN5408 从与 SX12xx 收发器相关的 STM32L0、STM32L1 和 STM32L4 系列迁移至 STM32WL 系列微控制器 2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN4310触摸感应应用在MCU上的采样电容选择指南 5.0(英文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN4316 调整MCU上的触摸感应应用 5.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4730 使用STM32L0/L4/L4+系列MCU内嵌的FIREWALL安全访问代码和数据的敏感部分 1.0(中文) 查看详情 ST(意法半导体)_AN2548 使用STM32F0/F1/F3/Gx/Lx系列DMA控制器 7.0(英文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥15.55
10+¥13.46
30+¥12.15

优惠活动

库存总量

(单位:)
  • 广东仓

    0

  • 江苏仓

    18

  • SMT仓

    12

购买数量(90个/托盘,最小起订量 1 个 )

起订量:1 个90个/托盘
总价金额: 0.00

近期成交6单
