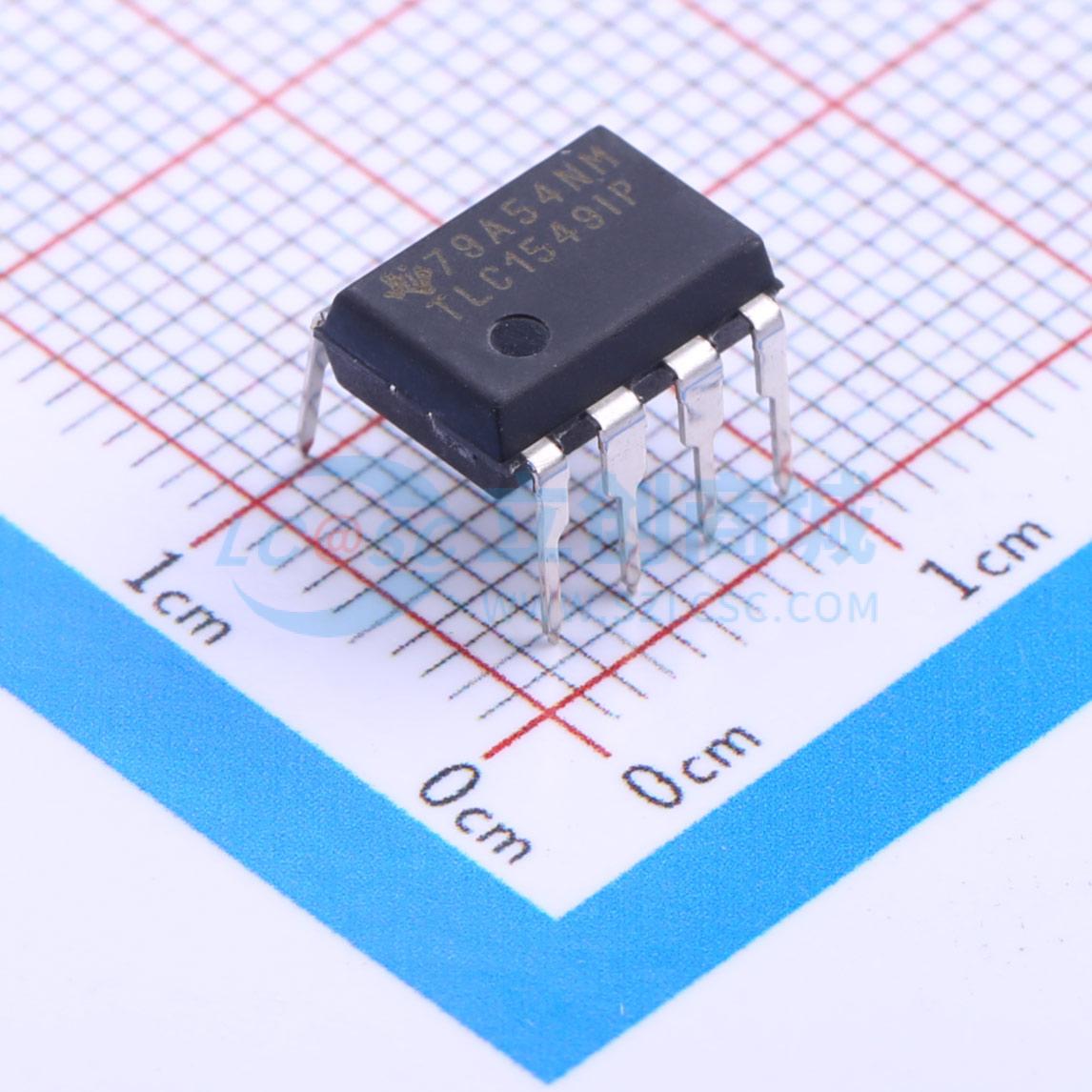

温馨提醒：图片仅供参考，商品以实物为准
TLC1549IP
TLC1549IP
- 描述
- TLC1549C,TLC1549I和TLC1549M是10位、开关电容、逐次逼近模数转换器。这些设备具有两个数字输入和一个三态输出[芯片选择(CS)，输入输出时钟(I/OCLOCK)，和数据输出(DATAOUT)]，提供与主机处理器串行端口的三线接口。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC1549IP
- 商品编号
- C183085
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 10 | |
| 采样率 | - | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 0Hz~2.1MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 800uA | |
| 功能特性 | - | |
| 微分非线性 | - |
商品概述
TLC1549C、TLC1549I和TLC1549M是10位、开关电容型逐次逼近模数转换器。这些器件具有两个数字输入和一个三态输出（片选(CS)、输入输出时钟(I/O CLOCK)和数据输出(DATA OUT)），可提供三线接口连接至主处理器的串行端口。采样保持功能为自动完成。这些器件内置的转换器具备差分高阻抗参考输入，便于比例转换、缩放，以及模拟电路与逻辑和电源噪声隔离。开关电容设计可在全工作自由空气温度范围内实现低误差转换。TLC1549C的工作温度范围为 0℃ 至 70℃，TLC1549I的工作温度范围为 -40℃ 至 85℃。
商品特性
- 10位分辨率A/D转换器
- 固有采样保持功能
- 总未调整误差最大±1 LSB
- 内置片上系统时钟
- 采用CMOS工艺
