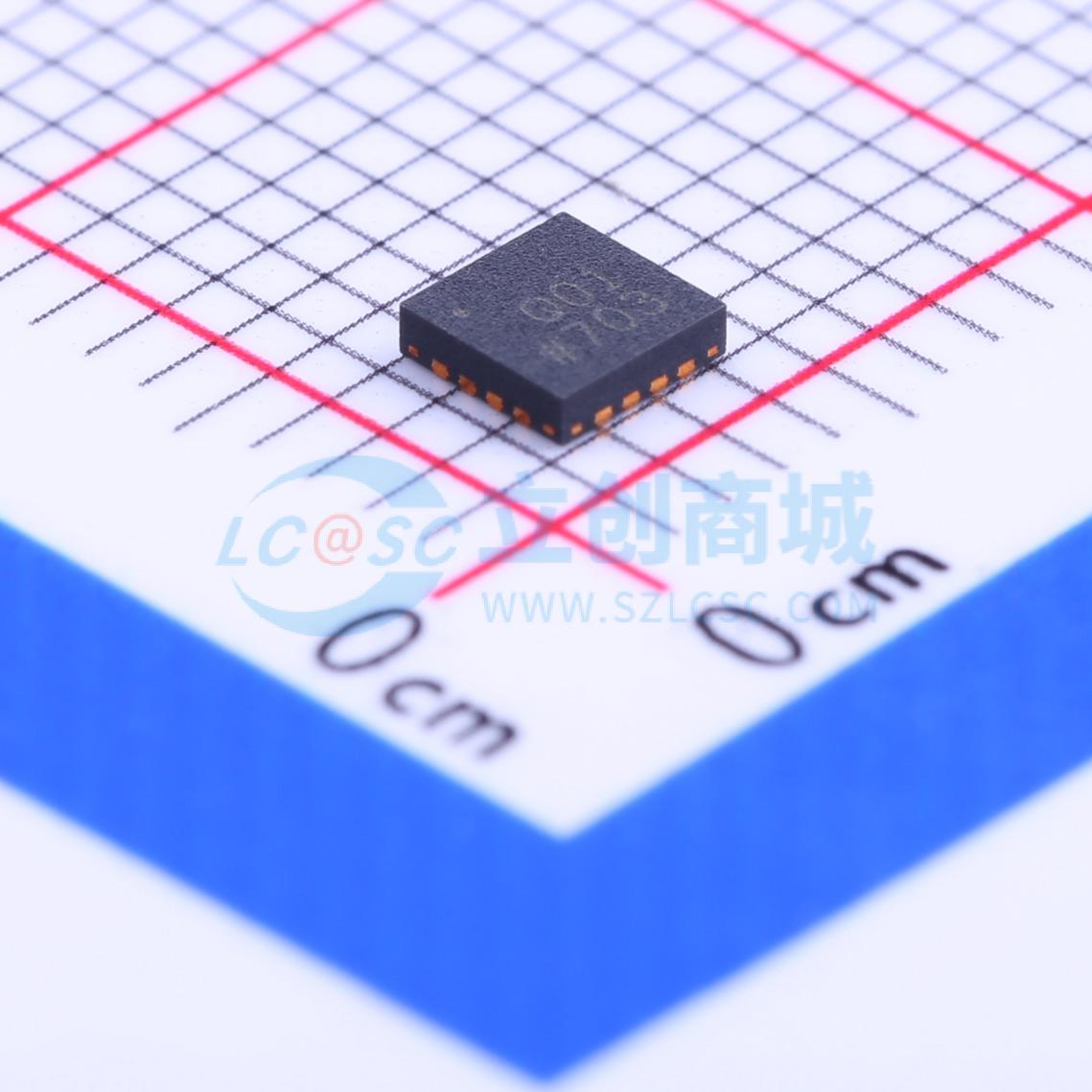

AD8342ACPZ-REEL7
活动接收混频器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有源接收混频器（低频至3GHz）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8342ACPZ-REEL7
- 商品编号
- C182567
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.191克(g)
- 网友设计参考
- AD834四象限乘法器
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| 通道数 | 1 | |
| P1dB | 8.3dBm | |
| IP3 | 22.7dBm | |
| 隔离度(L-R) | 55dB | |
| 隔离度(L-I) | 27dB |
| 属性 | 参数值 | |
|---|---|---|
| 增益/损耗 | 3.7dB | |
| 噪声系数 | 12.2dB | |
| 工作电压 | 4.75V~5.25V | |
| 工作电流 | 98mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD8342是一款高性能宽带有源混频器。它非常适合要求所有端口具备宽带宽、极低互调失真和噪声系数的严苛接收通道应用。 AD8342在射频频率为238 MHz时，典型转换增益为3.7 dB。集成的本振驱动器在低本振驱动电平下呈现50 Ω输入阻抗，有助于减少外部元件数量。 差分高阻抗宽带射频端口便于与有源器件和无源滤波器轻松接口。在P1dB时，射频输入可接受高达1.6 V p-p或8 dBm（相对于50 Ω）的输入信号。 集电极开路差分输出具有出色的平衡性，可与差分滤波器或中频放大器（如AD8370、AD8375、AD8351、AD8352或ADL5561）配合使用。这些输出也可使用匹配网络或巴伦变压器转换为单端信号。当偏置到VPOS电源轨时，输出能够摆动2 V p-p。 AD8342采用专有的高性能硅锗IC工艺制造。AD8342采用16引脚LFCSP封装。其工作温度范围为 -40℃至 +85℃。还提供评估板。
商品特性
- 宽带射频、本振和中频端口
- 转换增益：3.7 dB
- 噪声系数：12.2 dB
- 输入IP3：22.7 dBm
- 输入P1dB：8.3 dBm
- 本振驱动：0 dBm
- 差分高阻抗射频输入端口
- 单端50 Ω本振输入端口
- 集电极开路中频输出端口
- 单电源供电：5 V，98 mA
- 掉电模式
- 外露焊盘LFCSP：3 mm × 3 mm
应用领域
- 蜂窝基站接收器
- ISM接收器
- 无线电链路
- 射频仪器
