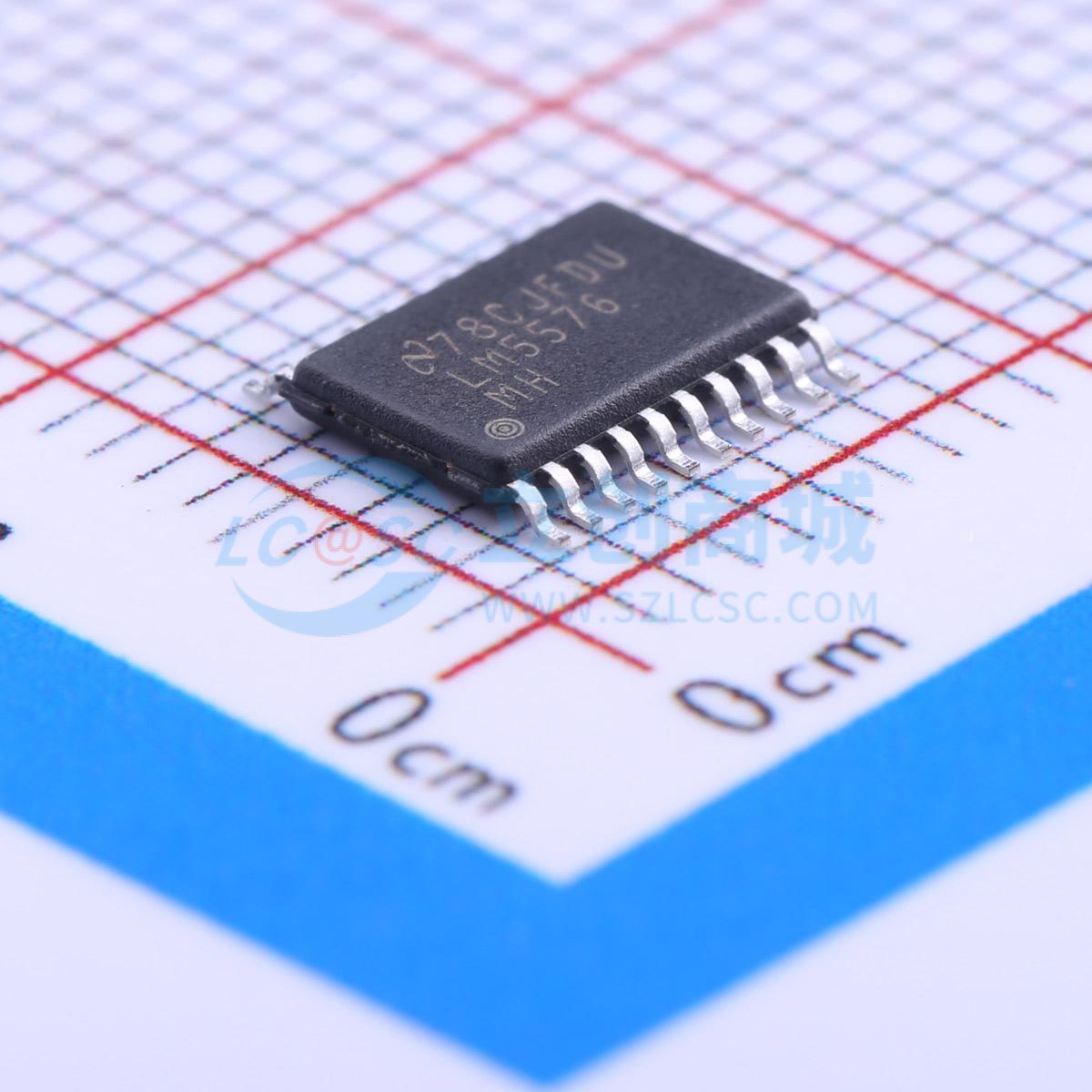

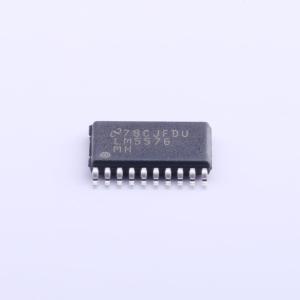

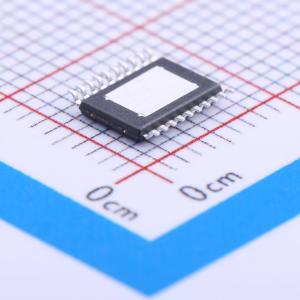

温馨提醒：图片仅供参考，商品以实物为准
LM5576MH/NOPB
降压型 3A 6V~75V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM5576 6V 至 75V、3A 宽输入电压降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5576MH/NOPB
- 商品编号
- C182428
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~75V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 57uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；外部补偿；频率同步；逐波限流；可调软启动；过流保护 |
商品概述
LM5576是一款75V、3A降压开关稳压器，方便易用，可帮助设计工程师利用最少的组件设计和优化可靠的电源，集成了实现高效高压降压稳压所需的全部功能，能够在6V至75V的输入电压范围内工作，可提供3A的连续输出电流，适配高输入电压应用的稳压需求，控制方法基于仿真电流斜坡的电流模式控制，噪声敏感度低，可可靠处理高输入电压应用中的极小占空比。
商品特性
- 输入电压范围为6V至75V
- 集成75V、170mΩ N沟道MOSFET
- 输出电压可调节，最低可至1.225V
- 反馈基准电压精度为1.5%
- 工作频率可通过单个电阻器在50kHz至500kHz范围内调节
- 支持控制器或外设频率同步，多个器件可自同步或同步至外部时钟
- 支持可调软启动
- 采用仿真电流模式控制架构
- 配备宽带宽误差放大器
- 内置逐周期电流限制、短路保护、热关断、远程关断等保护功能
- 采用HTSSOP-20EP外露焊盘封装，带有可散热的裸露连接焊盘，提升散热性能
- 具备固有的线路调节能力，负载瞬态响应好，环路补偿简便，无低占空比限制问题
- 可通过调节工作频率优化产品尺寸和效率，频率同步设计有助于降低EMI
- 内置双电平关断电路，支持低静态电流关断模式、待机模式和正常工作模式，关断阈值和待机阈值带有迟滞
应用领域
- 工业领域
- 电信领域
- 非稳压高输入电压降压稳压场景
- 电源总线电压稳压
