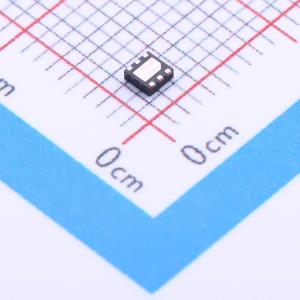

温馨提醒：图片仅供参考，商品以实物为准

TPS60150DRVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS60150 采用 2x2 SON 封装的 140mA、5V 电荷泵
品牌名称: TI(德州仪器)
商品型号: TPS60150DRVR
商品编号: C182429
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.062克(g)

商品参数

商品概述

TPS60150器件是一款开关电容电压转换器，可将未稳压的输入电压转换为5 V的稳压、低噪声、低纹波输出电压。 5 V输出可提供最低140 mA的电流。在典型条件下，当负载电流降至8 mA以下时，TPS60150器件将进入跳频模式。在跳频模式下，静态电流可降至90 μA。仅需3个外部电容即可产生输出电压，从而节省PCB空间。在电源开启和电源瞬态状态期间，软启动功能可限制浪涌电流。 TPS60150器件的工作环境温度范围为 -40°C至85°C。该器件采用2 mm × 2 mm的6引脚SON封装（QFN）。

商品特性

2.7 V至5.5 V输入电压范围
5 V固定输出电压
最大输出电流：140 mA
1.5 MHz开关频率
无负载条件下（跳频模式）典型静态电流为90 μA
X2电荷泵
硬件使能和禁用功能
内置软启动
内置欠压锁定保护
热保护和过流保护
采用高度为0.8 mm的2 mm×2 mm 6引脚SON封装

应用领域

USB即插即用（OTG）
HDMI
便携式通信设备
PCMCIA卡
手机、智能手机、手持仪表

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交30单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~5.5V
	静态电流(Iq)	90uA
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	功能类型	升压
	输出电压(Vout)	4.8V~5.2V
	PFM模式	不支持
	输出电流(Iout)	140mA
