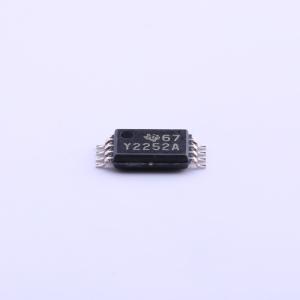

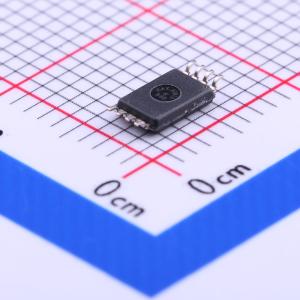

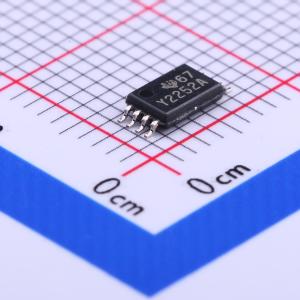

温馨提醒：图片仅供参考，商品以实物为准
TLC2252AIPWR
先进LinCMOS轨到轨、微功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLC2252A 轨至轨双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2252AIPWR
- 商品编号
- C182040
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 200kHz | |
| 输入失调电压(Vos) | 850uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 120V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 19nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 70uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~16V | |
| 双电源电压(Vee~Vcc) | -8V~8V | |
| 功能特性 | - |
商品概述
TLC2252是双路运算放大器，TLC2254是四路运算放大器，属于TLC225x家族，具备轨到轨输出性能，可在单电源或分离电源应用中提升动态范围。该家族每通道仅消耗35μA电源电流，噪声性能相较前代CMOS放大器有大幅提升。TLC225xA家族可满足精度应用需求，全参数在5V和±5V条件下完成表征。
商品特性
- 输出摆幅覆盖两个电源轨
- 噪声水平低，1kHz频率下典型值为19nV/√Hz
- 输入偏置电流低，典型值为1pA
- 单电源、分离电源两种工作模式均完全符合参数要求
- 功耗极低，每通道典型值为35μA
- 共模输入电压范围覆盖负电源轨
- TLC225xA在环境温度25℃时，最大输入失调电压为850μV
- 具备高输入阻抗
- 可对原有TS27L2/L4、TLC27L2/L4设计进行性能升级
- 可提供符合汽车标准的合格品类
- 工作环境温度范围根据后缀区分：C后缀0℃~70℃，I/Q后缀-40℃~125℃，M后缀-55℃~125℃
- 存储温度范围为-65℃~150℃
应用领域
- 高阻抗源的小信号调理，例如压电换能器
- 电池供电类设备
- 手持监测设备
- 遥感应用
- 与模数转换器（ADC）的接口场景
- 高密度电池供电设备
