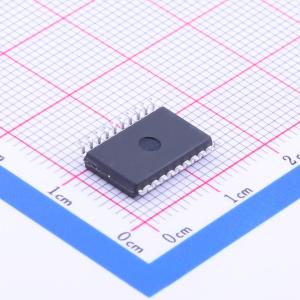

SH79F083AM

SH79F083A是一种高速高效率8051可兼容单片机。在同样振荡频率下，较之传统的8051芯片它有着运行更快速的优越特性。 SH79F083A保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM和2个16位定时器/计数器，1个UART和外置中断INT0，INT1，INT2。此外，SH79F083A还集成了256字节外部RAM，可兼容8052芯片的16位定时器/计数器（Timer2）。该单片机还包括适合于程序和数据的8K字节Flash块。 SH79F083A不仅集成了EUART标准通讯模块，此外还集成了具有内建比较功能的ADC，PWM定时器等模块。 为了达到高可靠性和低功耗，SH79F083A内建看门狗定时器，低电压复位功能和低电压检测功能。此外SH79F083A还提供了2种低功耗省电模式。

• 基于8051兼容流水指令的8位单片机
• Flash ROM：8K字节
• RAM：内部256字节，外部256字节
• 片上512字节类EEPROM存储空间
• 工作电压：fOSC = 30kHz - 16.6MHz，VDD = 2.8V - 5.5V
• 振荡器（代码选项）：
  • 晶体谐振器：32.768kHz
  • 晶体谐振器：400kHz - 16.6MHz，或陶瓷谐振器：2MHz - 16.6MHz
  • 陶瓷谐振器：400kHz - 2MHz
  • 内部振荡器：16.6MHz (±2%)
  • 外部时钟源：30kHz - 16.6MHz
• 18个CMOS双向I/O管脚（四种端口模式）
• 7个大电流驱动口
• 3个16位定时器/计数器T0，T1，T2
• 中断源：
  • 定时器0，1，2
  • 外部中断0，1，2
  • ADC，EUART，SCM，PWM，LPD
• 1个8位PWM定时器
• 1个EUART
• 内建低电压检测功能（LPD）
• 8通道10位模数转换器（ADC），内建比较功能
• 内建低电压复位功能（LVR）（代码选项）：
  • LVR电压1：4.1V
  • LVR电压2：3.7V
  • LVR电压3：2.8V
• CPU机器周期：1个振荡周期
• 看门狗定时器（WDT）
• 预热计数器
• 振荡器失效检测功能（SCM）
• 支持省电运作模式：
  • IDLE模式
  • 掉电模式
• 低功耗
• Flash型
• 封装：SOP/TSSOP 20Pin
• CPU内核寄存器：ACC，B，PSW，SP，DPL，DPH
• 扩展的'MUL'和'DIV'指令：16位 * 8位，16位/8位
• 双数据指针
• CPU增强内核寄存器：AUXC，DPL1，DPH1，INSCON
• 低位128字节的内部RAM（地址从00H到7FH）可直接或间接寻址
• 高位128字节的内部RAM（地址从80H到FFH）只能间接寻址
• 特殊功能寄存器（SFR，地址从80H到FFH）只能直接寻址
• 外部256字节的RAM（地址从00H到FFH）可通过MOVX指令间接寻址
• Flash 存储器包括8 X 1KB 扇区，总共8KB
• 在工作电压范围内都能进行编程和擦除操作
• 在线编程（ICP）操作支持写入、读取和擦除操作
• 支持整体/扇区擦除和编程
• 编程/擦除次数：至少100000次
• 数据保存年限：至少10年
