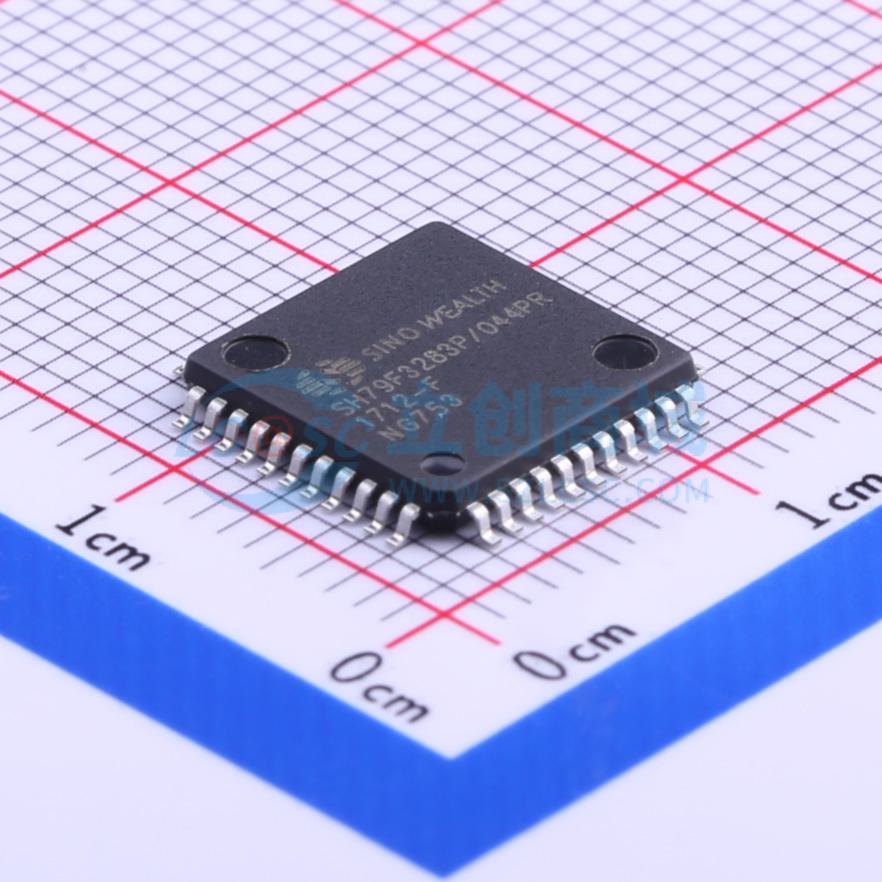

SH79F3283P

05定 种高速高效率 1可兼容单片机。在同样振荡频率下，较之传统的8051心片它有看运行更快速的优越特性。SH79F3283保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM，UART和外置中断INT0，INT1，INT2和INT3。此外，SH79F3283还集成了外部1280字节RAM，可兼容8052芯片的16位定时器/计数器（Timer2）。该单片机还包括适合于程序存储的32K字节Flash块。 SH79F3283不仅集成了如EUART/SPI等标准通讯模块，此外还集成了LCD驱动器，具有内建比较功能的ADC，PWM定时器等模块。 此外，SH79F3283内建有CRC模块。 为了达到高可靠性和低功耗，SH79F3283内建看门狗定时器，低电压复位功能及系统时钟监控功能。此外SH79F3283还提供了2种低功耗省电模式。

• 基于8051指令流水线结构的8位单片机
• Flash ROM：32K字节
• RAM：内部256字节，外部1280字节，LCD RAM 28字节
• 类EEPROM：1024字节
• 工作电压：fOSC = 32.768kHz - 16MHz， VDD = 2.0V - 5.5V
• 振荡器（代码选项）：
  • 晶体谐振器：32.768kHz
  • 晶体谐振器：2MHz - 16MHz
  • 陶瓷谐振器：2MHz - 16MHz
  • 内部RC振荡器：12MHz（±2%）/128K
• 30/42/46个CMOS双向I/O管脚
• 2个可选择的开漏极I/O口（32脚封装无此IO口）
• I/O内建上拉电阻
• 4个16位定时器/计数器：T2，T3，T4和T5
• 一个12位PWM定时器
• 一个8位PWM定时器（32脚封装无此功能）
• 中断源：
  • 定时器2，3，4，5
  • 外部中断0，1，2，3（32脚无外部中断0，1）
  • 外部中断4：8输入
  • ADC，EUART，SCM，LPD
  • PWM，SPI（32脚封装无SPI功能）
• 2个增强型EUART（32脚封装只有一个UART0）
• SPI接口（主从模式）（32脚封装无SPI功能）
• 内建蜂鸣器
• 9通道12位模数转换器（ADC），内建比较功能
• LED驱动器：
  • 3 - 8 X 8段（1/3 - 1/8占空比）
• LCD驱动器：
  • 8 X 24段（1/8占空比，1/4偏置）
  • 6 X 26段（1/6占空比，1/4或1/3偏置）
  • 5 X 27段（1/5占空比，1/3偏置）
  • 4 X 28段（1/4占空比，1/3偏置）
• 内建低电压复位功能（LVR）（代码选项）：
  • LVR电压1：4.1V
  • LVR电压2：3.7V
  • LVR电压1：2.8V
  • LVR电压2：2.1V
• 内建CRC校验模块，校验空间大小可选
• 支持单线仿真和烧写
• CPU机器周期：1个振荡周期
• 看门狗定时器（WDT）
• 预热计数器
• 支持省电运行模式：
  • 空闲模式
  • 掉电模式
• Flash型
• 封装：TQFP48/LQFP44/LQFP32
• 低位128字节的RAM（地址从00H到7FH）可直接或间接寻址
• 高位128字节的RAM（地址从80H到FFH）只能间接寻址
• 特殊功能寄存器（SFR，地址从80H到FFH）只能直接寻址
• 外部RAM可通过MOVX指令间接访问
• 扩展的'MUL'和'DIV'指令：16位 * 8位，16位/8位
• 双数据指针
