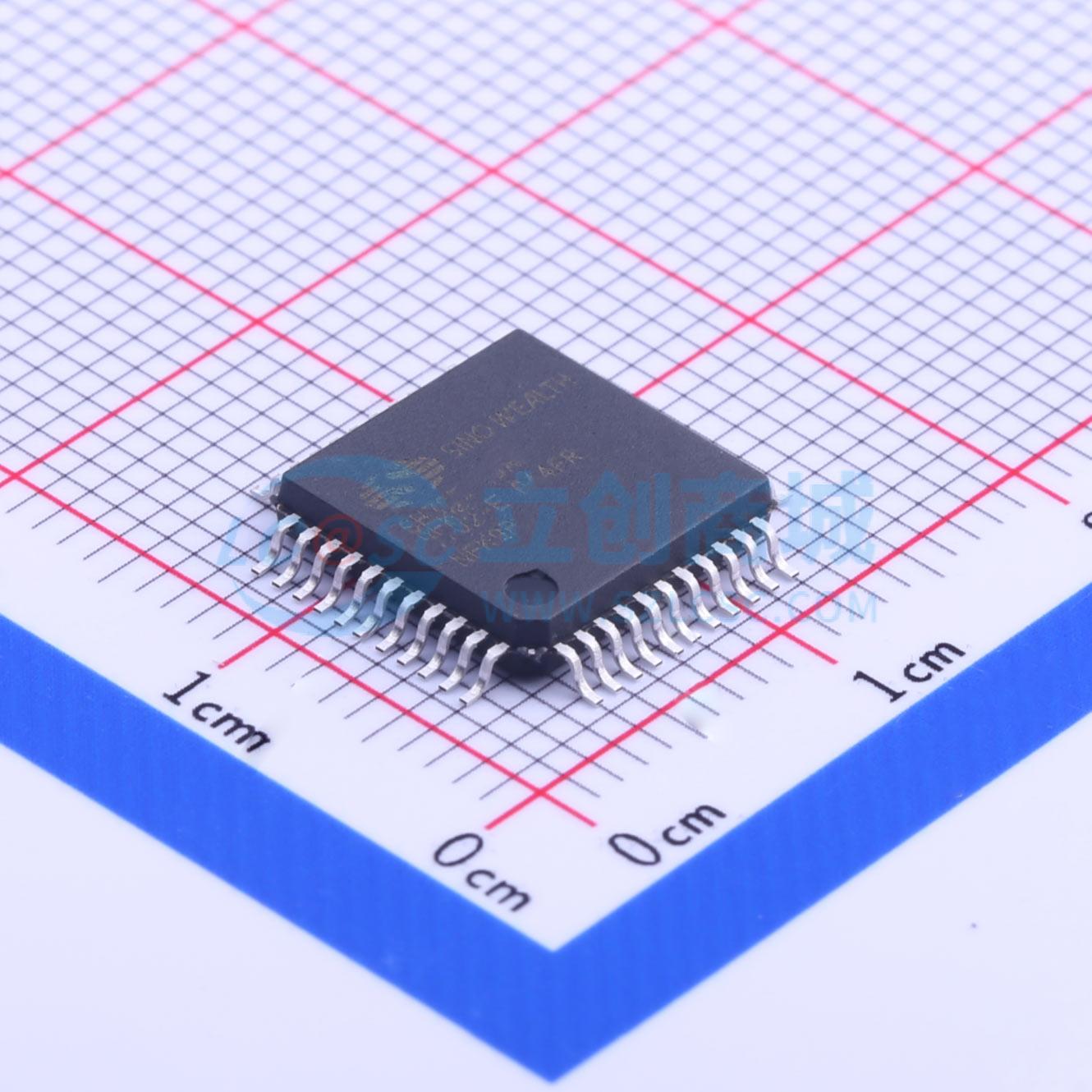

SH79F166AF

SMT扩展库PCB免费打样

描述: 10位ADC，8051微控制器
品牌名称: sinowealth(中颖电子)
商品型号: SH79F166AF
商品编号: C182001
商品封装: TQFP-44(10x10)
包装方式: 托盘
商品毛重: 2.259克(g)

商品参数

商品概述

SH79F166A保留了标准8051芯片的大部分特性。这些特性包括内置256字节RAM，1个UART和外置中断INT0，INT1，INT2和INT3。此外，SH79F166A还集成了外部256字节RAM，可兼容8052芯片的16位定时器/计数器（Timer2）。该单片机还包括适合于程序和数据的16K字节Flash块。 SH79F166A不仅集成了如EUART等标准通讯模块，此外还集成了LCD驱动器，具有内建比较功能的ADC，PWM定时器等模块。为了达到高可靠性和低功耗，SH79F166A内建看门狗定时器，低电压复位功能及系统时钟监控功能。此外SH79F166A还提供了2种低功耗省电模式。

商品特性

基于8051指令流水线结构的8位单片机
Flash ROM：16K字节
RAM：内部256字节，外部256字节，LCD RAM 19字节
类EEPROM：1024字节
工作电压：晶振频率 f_OSC 范围为 32.768kHz 至 12MHz，电源电压 V_DD 范围为 2V 至 5.5V
振荡器（代码选项）：
- 晶体谐振器：32.768kHz
- 晶体谐振器：2MHz - 12MHz
- 陶瓷谐振器：2MHz - 12MHz
- 内部RC振荡器：12MHz（±2%）/128K
41个CMOS双向I/O管脚
2个可选择的开漏极I/O口
I/O内建上拉电阻
4个16位定时器/计数器：T2，T3，T4和T5
一个12位PWM定时器
中断源：
- 定时器2，3，4，5
- 外部中断0，1，2，3
- 外部中断4：4输入
- ADC，EUART，SCM，LPD
- PWM
EUART0
8通道10位模数转换器（ADC），内建比较功能
内建蜂鸣器
LED驱动器：
- 8 X 8段（1/8占空比）
- 4 X 8段（1/4占空比）
LCD驱动器：
- 8 X 19段（1/8占空比，1/4偏置）
- 4 X 19段（1/4占空比，1/3偏置）
内建低电压复位功能（LVR）（代码选项）：
- LVR电压1：4.3V
- LVR电压2：2.1V
CPU机器周期：1个振荡周期
看门狗定时器（WDT）
预热计数器
支持省电运行模式：
- 空闲模式
- 掉电模式
Flash型
封装：QFP44/LQFP44

应用领域

适用于需要8位单片机的应用
适用于需要Flash ROM和RAM的应用
适用于需要ADC功能的应用
适用于需要PWM定时器的应用
适用于需要EUART通讯模块的应用
适用于需要LCD驱动器的应用
适用于需要低电压复位功能的应用
适用于需要看门狗定时器的应用
适用于需要省电模式的应用
适用于需要LED驱动器的应用
适用于需要蜂鸣器输出的应用
适用于需要多个定时器/计数器的应用
适用于需要中断源的应用
适用于需要I/O端口的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/托盘，最小起订量 1 个)

个

起订量：1 个2500个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	程序存储容量	16KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	41
	ADC(位数)	10bit
	工作电压	2V~5.5V
