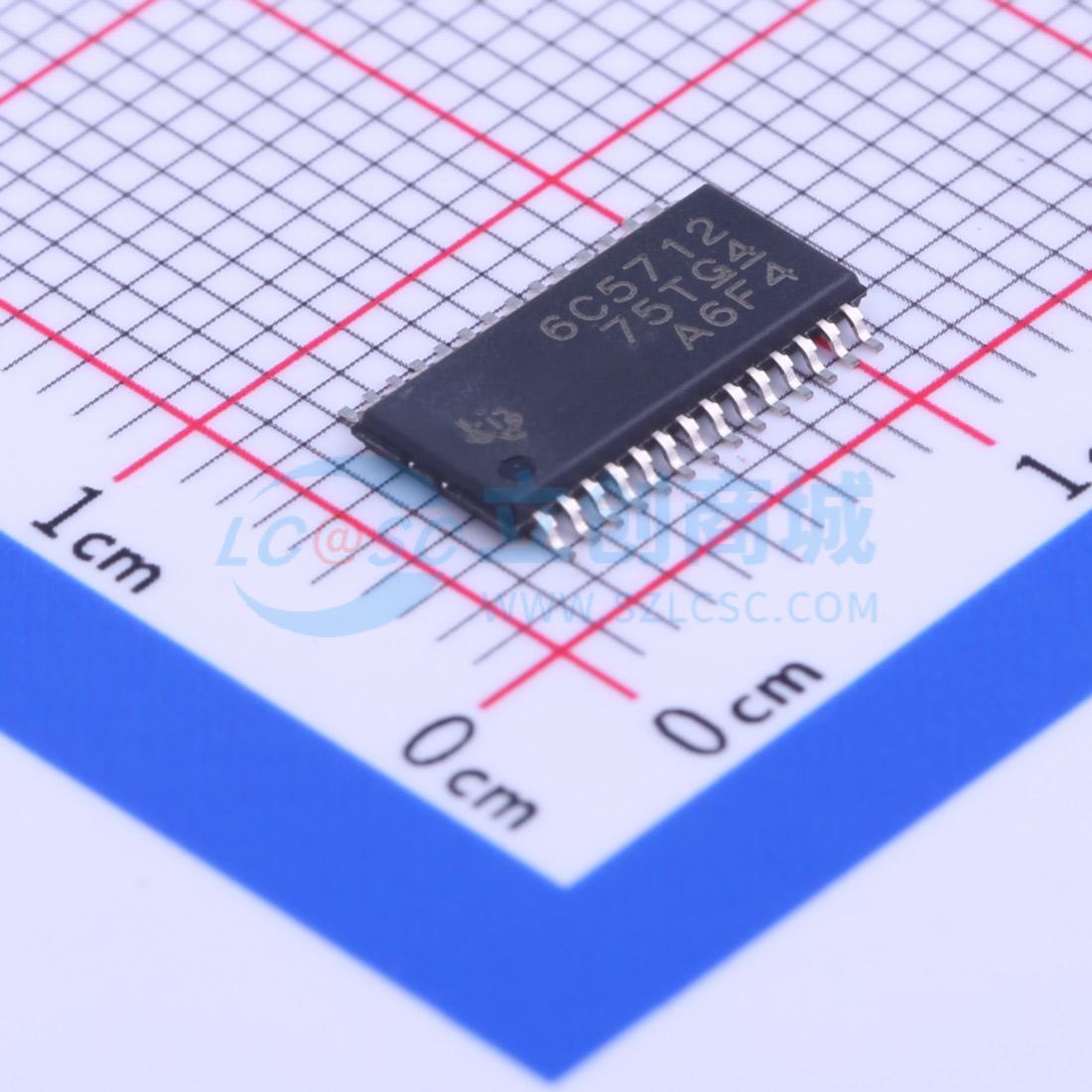

TLC6C5712QPWPRQ1

在汽车仪表盘和其他安全关键型LED驱动应用中，对于多通道LED的性能要求越来越高，以实现LED亮度和色温的一致性。系统级的安全考虑需要具备检测各种故障情况的能力，从而增加了系统的复杂性。

TLC6C5712-Q1设备是一款12通道恒流沉降LED驱动器。8位点校正的精确输出电流使TLC6C5712-Q1成为校正LED亮度和色温变化的理想解决方案。每个组件的高级保护和诊断功能提高了系统级别的鲁棒性，并简化了面向安全的设计。六个具有可编程映射的PWM输入支持不同的LED颜色调光配置，并提供了高调光比。一个16位串行外设接口（带诊断功能的SPI）支持多个设备以菊花链方式连接，简化了系统级设计。

• 适用于汽车应用
  • AEC-Q100 认证 – 器件温度等级 1：-40℃ 至 125℃ 的环境工作温度范围
  • 器件 HBM ESD 分类等级 H3A
  • 器件 CDM ESD 分类等级 C4B
• 12 个功率 DMOS 晶体管输出通道
  • 最大恒定电流可达 75 mA，可通过外部电阻编程
  • 最大输出电压可达 7 V
  • 最大压降电压：
    • 每通道 50 mA 时为 0.75 V
    • 每通道 75 mA 时为 1.2 V
• 优异的输出恒定电流精度：
  • 通道间差异：<±3%（最大值）
  • 器件间差异：<±3%（最大值）
• 每通道 8 位、256 步线性点校正
• 灵活的外部 PWM 调光支持
  • 6 个具有频率监控的 PWM 输入
  • 通过 SPI 可编程通道映射功能
• 保护和诊断
  • 相邻引脚短路检测
  • 开路负载、短路到地、LED 短路检测（激活和未激活状态）
  • 热预警告和关断
  • 开漏错误报告
  • LED 电源弱检测
  • 参考电阻开路或短路检测和保护
  • SPI 寄存器锁定以保护内容
  • 强制错误以进行 SPI 完整性诊断
• 小巧且散热效果好的 28 引脚 HTSSOP PowerPAD 封装

• 仪表盘警示指示灯
• 面板和按钮背光
• 条形图LED
• 换挡PRNDL指示器
• 顺序转向指示灯
