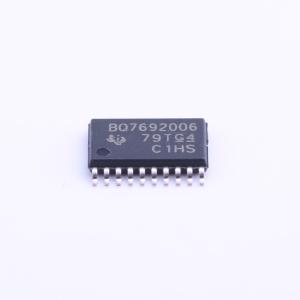

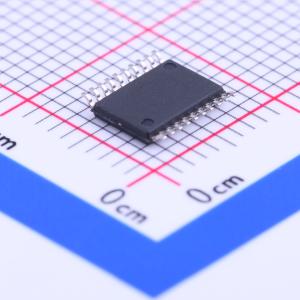

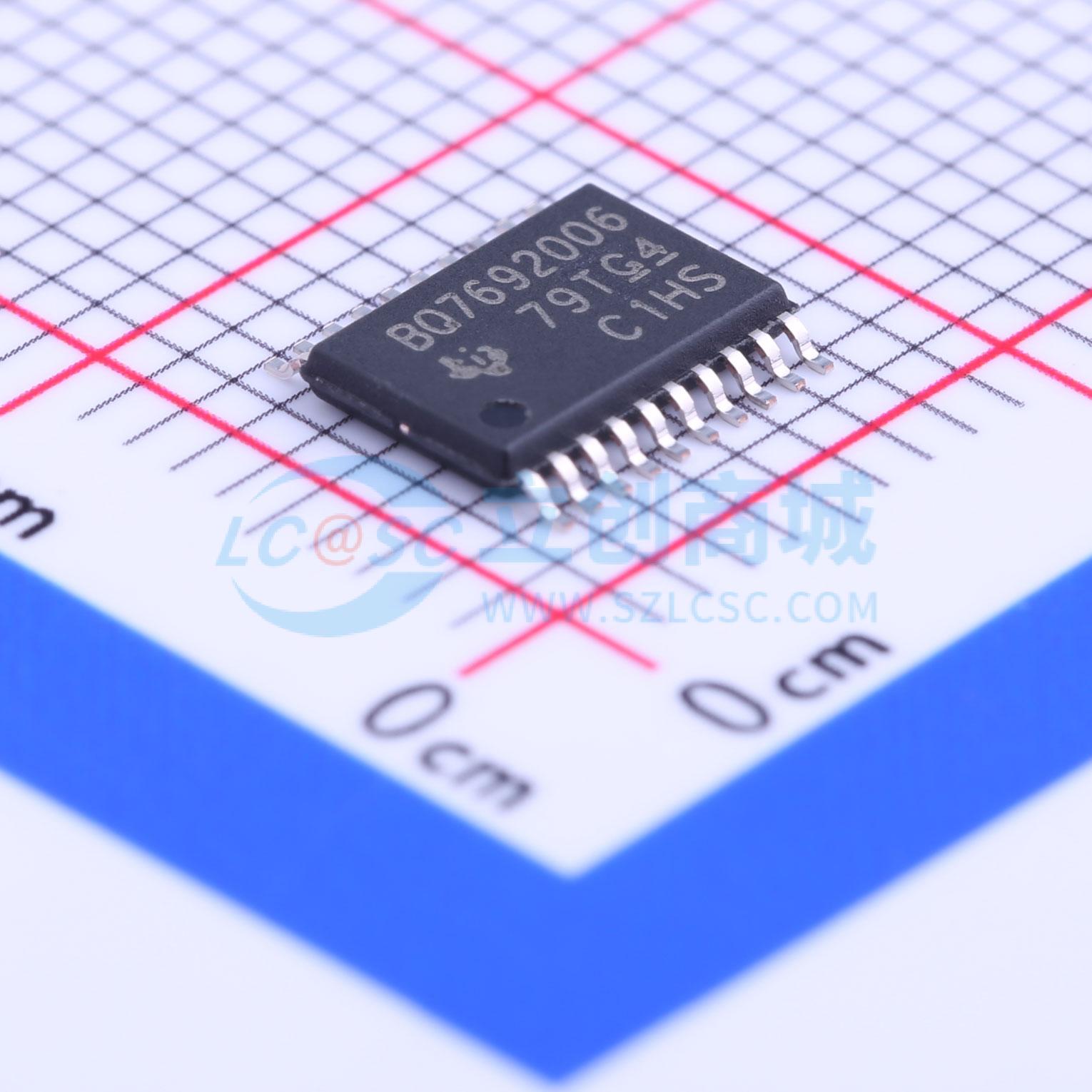

BQ7692006PWR

bq769x0 3系列至15系列电池监测家族用于锂离子和磷酸盐应用

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ76920 3 至 5 节电池锂离子和锂磷酸盐电池监视器（bq76940 系列）
品牌名称: TI(德州仪器)
商品型号: BQ7692006PWR
商品编号: C181647
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

bq769x0系列坚固耐用的模拟前端（AFE）器件是下一代高功率系统（如轻型电动汽车、电动工具和不间断电源）完整电池组监测与保护解决方案的一部分。bq769x0在设计时考虑了低功耗：可启用/禁用IC内的子模块来控制芯片的整体电流消耗，并且运输（SHIP）模式提供了一种将电池组置于超低功耗状态的简单方法。

商品特性

AFE监测特性
- 纯数字接口：内部ADC测量电池电压、管芯温度和外部热敏电阻；单独的内部ADC直接测量电池组电流（库仑计数器）；直接支持多达三个热敏电阻（103AT）
硬件保护特性
- 放电过流（OCD）
- 放电短路（SCD）
- 过压（OV）
- 欠压（UV）
二级保护器故障检测
其他特性
- 集成电池均衡FET：充电、放电低端N沟道FET驱动器
- 向主微控制器发出警报中断；2.5V或3.3V输出电压稳压器
- 无需EEPROM编程
- 高电源电压绝对最大值（高达108V）
- 简单的I2C™兼容接口（可选CRC）
- 可容忍随机电池连接

应用领域

轻型电动汽车（LEV）：电动自行车、电动滑板车、电助力自行车和助力踏板自行车
电动工具和园艺工具
备用电池和UPS系统
无线基站备用系统
12V、18V、24V、36V和48V电池组

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	6V~25V
	电池类型	锂电池；磷酸铁锂电池
	电池节数	3~5

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	40uA
	均衡电流	70mA
	接口类型	I2C
