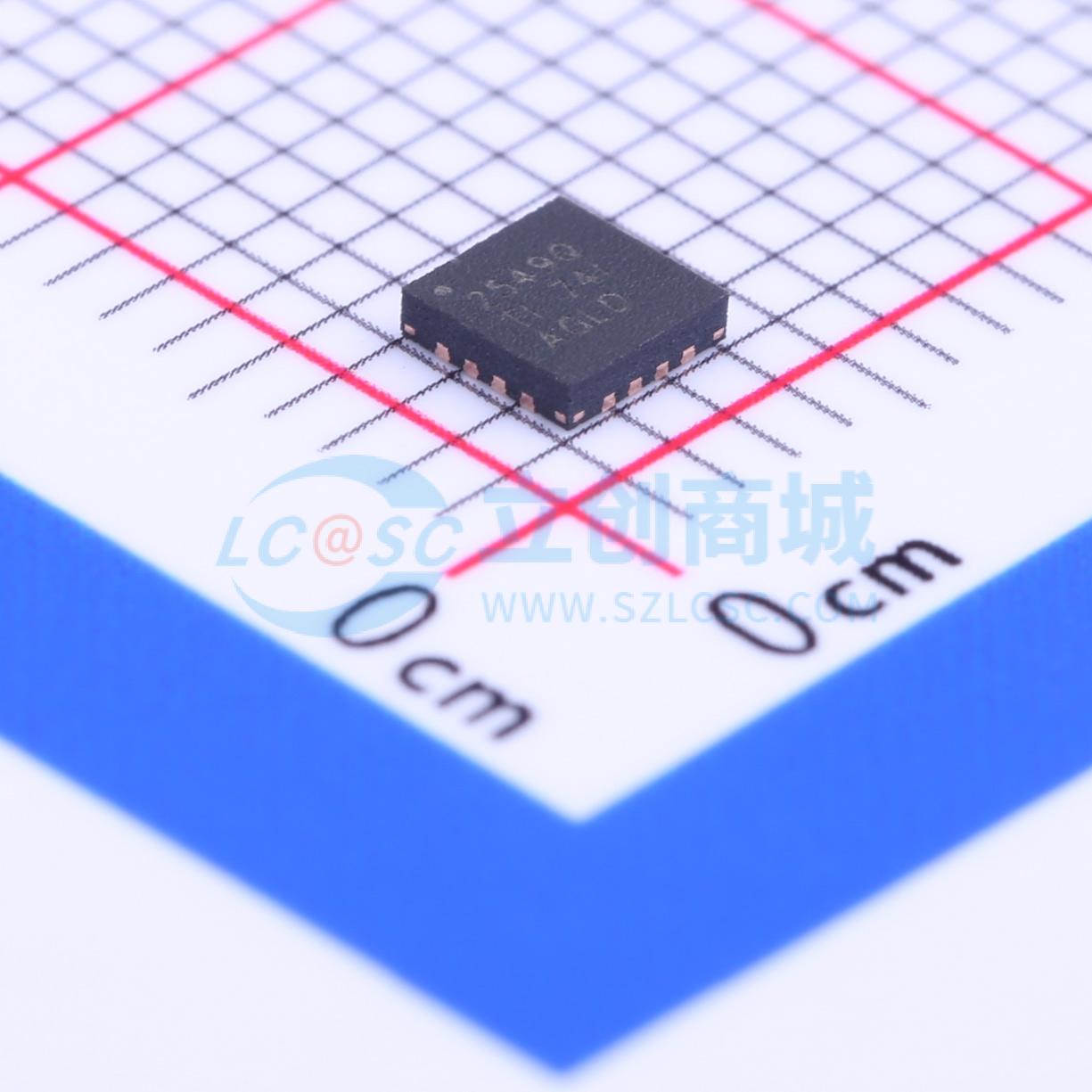

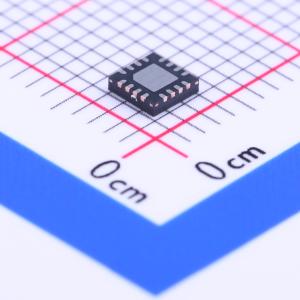

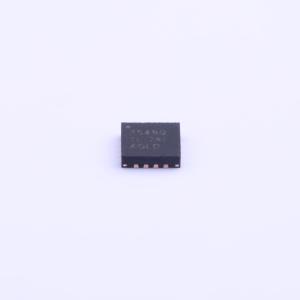

温馨提醒：图片仅供参考，商品以实物为准

TPS2549IRTETQ1

TPS2549-Q1 汽车 USB 充电端口控制器和功率开关，带电缆补偿

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2549-Q1 是一个USB充电端口控制器和功率开关，集成了D+和D-短路到VBUS保护。支持多种USB充电模式。
品牌名称: TI(德州仪器)
商品型号: TPS2549IRTETQ1
商品编号: C181643
商品封装: WQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

商品概述

TPS2549-Q1器件是一款具备电流检测输出的USB充电端口控制器和电源开关，能够控制上游电源。这使其即便在大充电电流情况下，也能维持USB端口的5V电压。在使用长USB线缆的系统中，为便携式设备快速充电时可能会出现显著的电压降，此时该特性尤为重要。这款47mΩ的电源开关具备两个可选的可编程电流限制，通过提供较低的电流限制，在相邻端口负载较重时使用，从而支持端口电源管理。在具有多个端口且上游电源无法同时为所有端口提供满电流的系统中，这一功能至关重要。 DCP_Auto方案可检测并选择合适的D+和D-设置，以便与所连接的设备进行通信，从而实现全电流快速充电。集成的CDP检测功能可在进行数据通信的同时，为大多数便携式设备提供高达1.5A的快速充电。独特的客户端模式功能允许对客户端设备进行软件更新，通过在保持数据线连接的同时关闭内部电源开关，避免电源冲突。此外，TPS2549-Q1器件集成了D+和D-至VBUS的短路保护功能，可防止D+和/或D-意外短路到VBUS时造成损坏。为节省应用空间，TPS2549-Q1器件还集成了ESD保护功能，使D+和D-无需外部电路即可通过IEC61000-4-2标准。

商品特性

符合AEC-Q100标准，测试结果如下：
- 器件HBM ESD分类等级为H2，器件CDM ESD分类等级为C5
4.5V至6.5V工作范围
47mΩ（典型值）高端MOSFET
最大连续输出电流3.2A
±5% CS输出用于线缆补偿
符合USB电池充电规范1.2的CDP模式
自动DCP模式选择：
- 符合BC1.2和YD/T 1591 - 2009的短路模式，2.7V分压3模式
- 1.2V模式
用于系统更新的D+和D-客户端模式
D+和D-至VBUS短路保护
D+和D–接触放电±8kV、空气放电±15kV ESD等级（IEC 61000 - 4 - 2）
-40℃至125℃结工作温度
16引脚QFN（3mm×3mm）封装

应用领域

汽车USB端口（主机和集线器）
汽车信息娱乐系统

优惠活动

6.1折

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	-
	通道数	-

	属性	参数值
	工作电压	4.5V~6.5V
	数据速率	-
	工作温度	-40℃~+125℃
	静态电流	5uA
