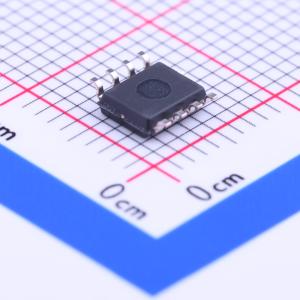

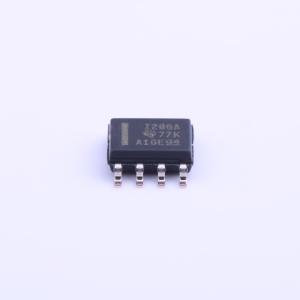

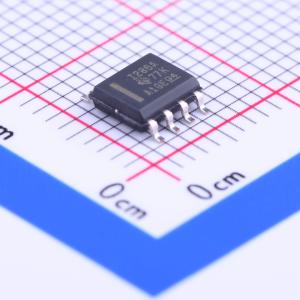

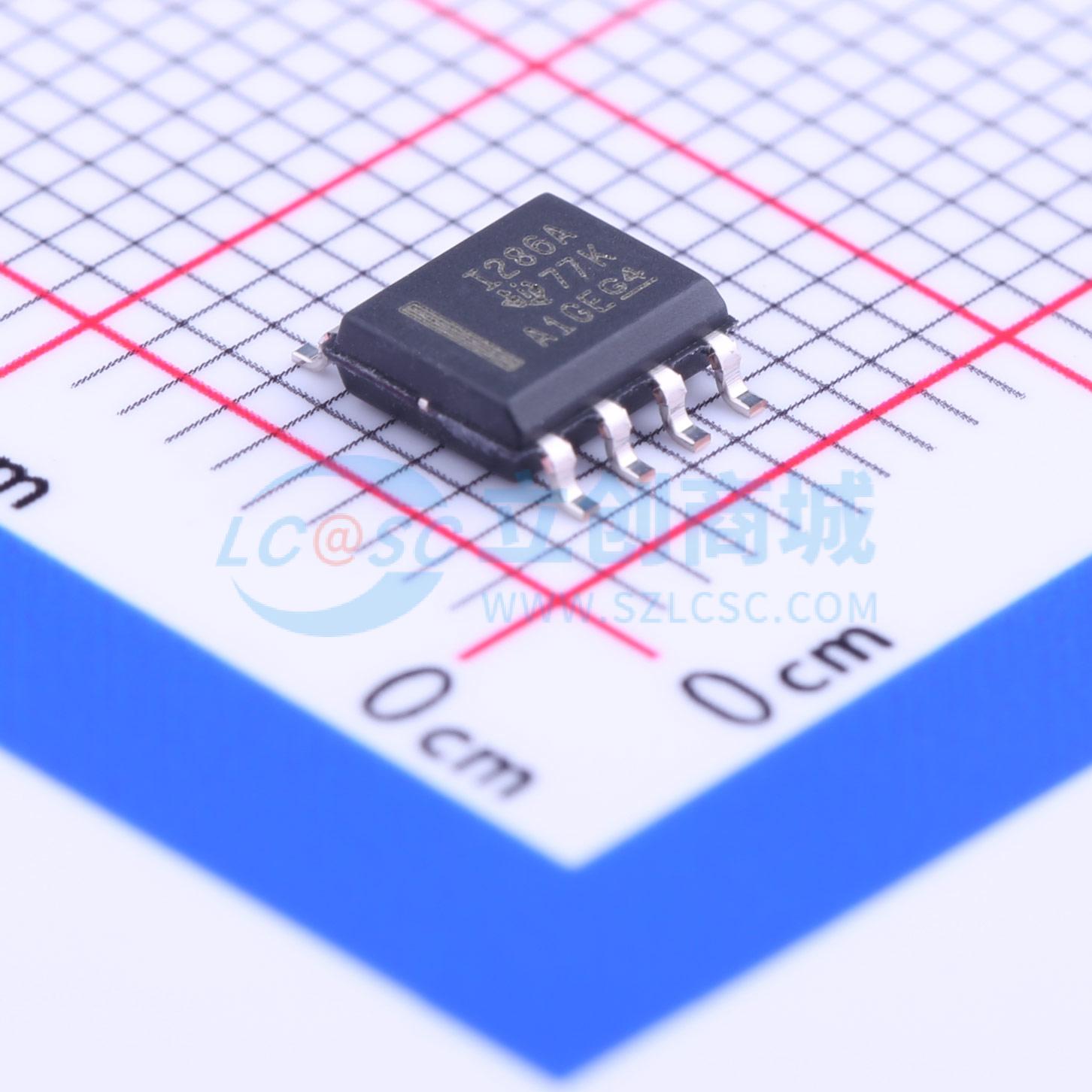

INA286AIDR
高精度、宽共模范围、双向电流分流监测器，零漂移系列
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- INA286 -14V 至 80V 双向电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA286AIDR
- 商品编号
- C181640
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -14V~80V | |
| 增益 | 100V/V | |
| 带宽 | 2kHz | |
| 输入偏置电流(Ib) | 25uA | |
| 输入失调电压(Vos) | 20uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±5V | |
| 单电源电压 | 2.7V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 1uA | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | 110nV/√Hz@1kHz | |
| 功能特性 | 双向检测；高边检测；零漂移/自动稳零；低边检测；可编程输出基准电平 |
商品概述
INA28x系列包括INA282、INA283、INA284、INA285和INA286器件。这些器件是电压输出型电流检测放大器，能够在-14 V至+80 V的共模电压下检测分流器两端的压降，且与电源电压无关。零漂移架构的低失调特性使得在分流器两端的最大压降低至10 mV满量程时仍可进行电流检测。 这些电流检测放大器采用+2.7 V至+18 V单电源供电，最大电源电流为900 μA。这些器件的工作温度范围为-40°C至+125°C，提供SOIC - 8和VSSOP - 8封装。
商品特性
- 宽共模范围：-14 V至+80 V
- 失调电压：±20 μV
- 共模抑制比：140 dB
- 精度：±1.4%增益误差（最大值）
- 0.3 μV/°C失调漂移
- 0.005%/°C增益漂移（最大值）
- 可选增益：
- 50 V/V：INA282
- 100 V/V：INA286
- 200 V/V：INA283
- 500 V/V：INA284
- 1000 V/V：INA285
- 静态电流：900 μA（最大值）
应用领域
- 电信设备
- 汽车电源管理
- 太阳能逆变器
