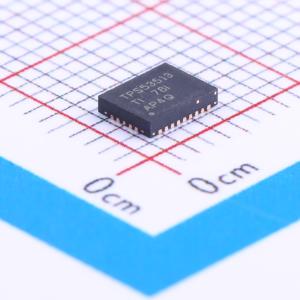

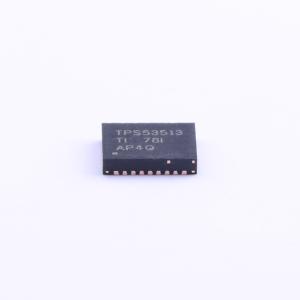

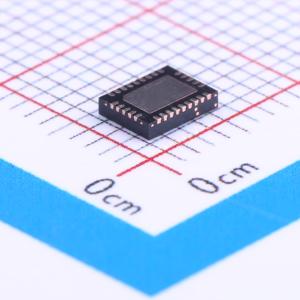

温馨提醒：图片仅供参考，商品以实物为准

TPS53513RVET

描述: TPS53513 1.5V 至 18V、8A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS53513RVET
商品编号: C181620
商品封装: VQFN-CLIP-28-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

TPS53513器件是一款小尺寸同步降压转换器，采用自适应导通时间D-CAP3控制模式。该器件使用简便，外部元件数量少，适用于对空间要求较高的电源系统。该器件具备高性能集成MOSFET、精度为0.5%的0.6-V基准电压源以及集成升压开关。其竞争优势包括极少的外部元件数量、快速的负载瞬态响应、自动跳周期模式运行、内部软启动控制以及无需补偿。强制连续导通模式有助于满足高性能DSP和FPGA对电压调节精度的严格要求。TPS53513器件采用28引脚VQFN封装，工作环境温度范围为-40℃至85℃。

商品特性

集成13.8 mΩ和5.9 mΩ MOSFET，连续输出电流达8 A
支持全陶瓷输出电容
参考电压600 mV，容差±0.5%
输出电压范围：0.6 V至5.5 V
D-CAP3控制模式，负载阶跃响应快速
自动跳周期节能模式，轻载效率高
强制连续导通模式（FCCM），满足严格的输出纹波和电压要求
八个可选频率设置，范围从250 kHz至1 MHz
具备预充电启动能力
内置输出放电电路
开漏电源正常输出
3.5 mmx4.5 mm、28引脚VQFN封装

应用领域

服务器和云计算负载点（POL）电源
宽带、网络和光通信基础设施
WEBENC H设计中心支持的I/O电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	1.5V~18V
	输出电压	600mV~5.5V
	输出电流	8A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
