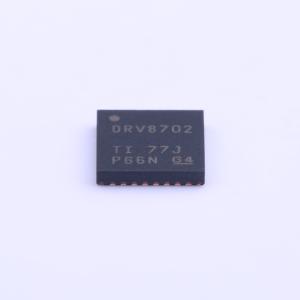

DRV8702QRHBRQ1

有刷直流电机驱动芯片 45V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8702-Q1 汽车类 47V H 桥智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8702QRHBRQ1
商品编号: C181608
商品封装: HVQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V~5.25V
	输入低电平(VIL)	0V~800mV
	静态电流(Iq)	14uA

商品概述

DRV870x-Q1 系列器件是一款单 H 桥栅极驱动器，采用四个外部 N 沟道 MOSFET，旨在驱动双向有刷直流电机。 PH/EN、独立 H 桥或 PWM 接口可实现与控制电路的简单连接。内部检测放大器可提供可调电流控制。栅极驱动器包含使用固定关断时间 PWM 电流斩波来调节绕组电流的电路。 DRV870x-Q1 系列器件通过 10.5-V VGS 栅极驱动来驱动高端和低端 FET。所有外部 FET 的栅极驱动电流可通过单个外部电阻或串行外设接口 (SPI) 进行配置。该器件提供低功耗睡眠模式，可关闭内部电路，以实现极低的静态电流消耗。

商品特性

符合 AEC-Q100 汽车应用标准
器件温度等级 1：环境工作温度范围为 -40℃ 至 +125℃
单 H 桥栅极驱动器
驱动四个外部 N 沟道 MOSFET
支持 100% PWM 占空比
工作电源电压范围为 5.5 至 45 V
三种控制接口选项：PH/EN、独立 H 桥和 PWM
用于配置的串行接口 (DRV8703-Q1)
用于压摆率控制的可调栅极驱动
每个 H 桥的独立控制
支持 1.8-V、3.3-V 和 5-V 逻辑输入
电流分流放大器
集成 PWM 电流调节
低功耗睡眠模式
小封装和小尺寸：32 引脚 VQFN，5 mm × 5 mm，可焊侧翼封装
保护功能：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV) 锁定、过流保护 (OCP)、栅极驱动器故障 (GDF)、热关断 (TSD)、看门狗定时器 (DRV8703-Q1)、故障状态输出 (nFAULT)

应用领域

电动门窗升降器
电动天窗
电动座椅
电动滑动门继电器替换
电动后备箱和尾门
有刷直流泵

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	4
	工作电压	5.5V~45V
