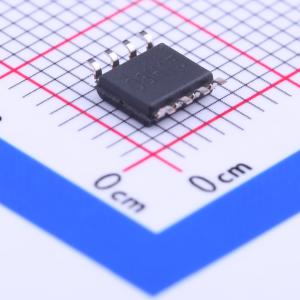

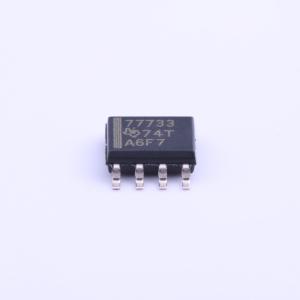

TPS77733DR

TPS777xx和TPS778xx旨在实现快速瞬态响应，并在搭配10 μF低ESR电容时保持稳定。这种组合以合理的成本提供了高性能。 由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS77x33，在输出电流为750 mA时，典型压差为260 mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在0 mA至750 mA的全输出电流范围内，典型值为85 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该LDO系列还具备睡眠模式；向EN（使能）端施加TTL高电平信号可关闭稳压器，在TJ = 25°C时将静态电流降至1 μA。 在欠压情况下，TPS777xx的RESET输出会触发微计算机和微处理器系统的复位。TPS777xx内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS778xx的电源正常（PG）输出为高电平有效，可用于实现上电复位或低电量指示。 TPS777xx和TPS778xx提供1.5 V、1.8 V、2.5 V和3.3 V固定电压版本，以及可调版本（TPS77701选项的可调范围为1.5 V至5.5 V，TPS77801选项的可调范围为1.2 V至5.5 V）。在电源、负载和温度范围内，输出电压容差最大为2%。TPS777xx和TPS778xx系列采用8引脚SOIC和20引脚PWP封装。

• 750 mA低压差稳压器，提供1.5 V、1.8 V、2.5 V、3.3 V固定输出和可调版本
• 在750 mA电流下，压差低至260 mV（典型值，TPS77x33）
• 超低典型静态电流85 μA
• 快速瞬态响应
• 固定输出版本在规定条件下的容差为2%
• 8引脚SOIC和20引脚TSSOP PowerPAD（PWP）封装
• 热关断保护
