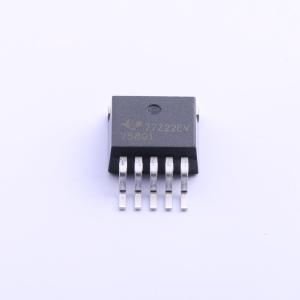

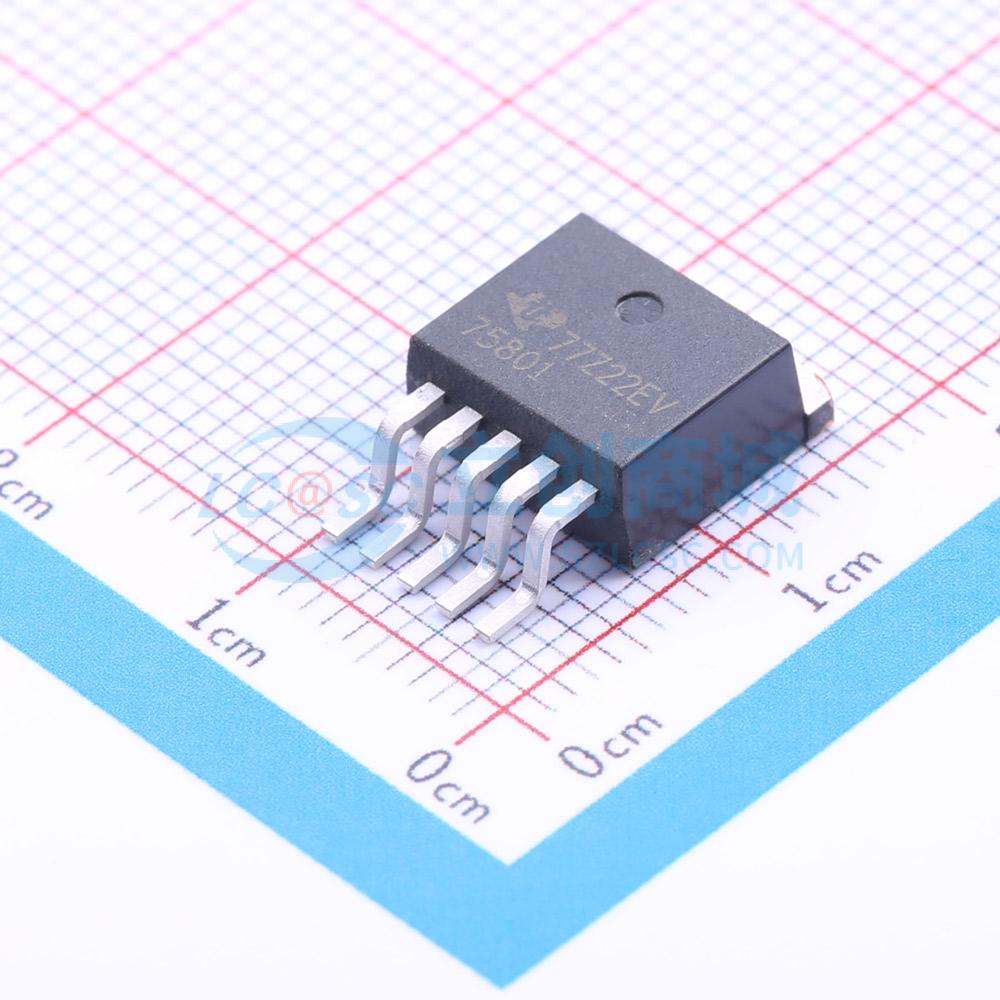

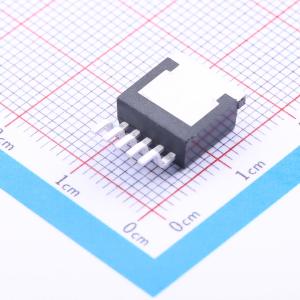

TPS75801KTTR

具有低噪声和使能功能的 3A 超低压降稳压器

描述: TPS758 快速瞬态响应 3A 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS75801KTTR
商品编号: C182329
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.41克(g)

商品参数

商品概述

TPS758xx系列3A低压差（LDO）稳压器包含四款固定电压选项稳压器和一款可调电压选项稳压器。这些器件能够提供3A输出电流，压差为150mV（TPS75833）。因此，该器件能够实现3.3V至2.5V的转换。满载时静态电流为125μA，器件禁用时降至小于1μA。TPS758xx设计用于在大负载电流变化时实现快速瞬态响应。由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS75833，输出电流为3A时，典型压差为150mV），并且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，并且与输出负载无关（在整个输出电流范围内，典型值为125μA）。这两项关键指标显著延长了电池供电系统的使用寿命。当EN（使能）引脚连接到高电压电平（>2V）时，器件启用。将EN引脚连接到低电压电平（<0.7V）会关闭稳压器，在TJ = +25°C时将静态电流降至小于1μA。 TPS758xx提供1.5V、1.8V、2.5V和3.3V固定电压版本以及可调版本（可在1.22V至5V范围内编程）。在电源、负载和温度范围内，输出电压容差最大为3%。TPS758xx系列采用5引脚TO - 220（KC）和TO - 263（KTT）封装。

商品特性

3A低压差稳压器，提供1.5V、1.8V、2.5V和3.3V固定输出及可调版本
3A时典型压差为150mV（TPS75833）
VPEF和引脚排列与MIC29302兼容（TPS758A01）
典型静态电流低至125μA
快速瞬态响应
固定输出版本在规定条件下的容差为3%
提供5引脚TO - 220和TO - 263表面贴装封装
热关断保护

交货周期

订货7-9个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.22V~5V
	输出电流	3A
	电源纹波抑制比(PSRR)	62dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	125uA
	噪声	35uVrms
	特性	带使能；过热保护；过流保护；欠压锁定
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
