TPS703xx系列器件旨在为需要双输出电压调节器的TI DSP、处理器电源、ASIC、FPGA和数字应用提供完整的电源管理解决方案。易于编程的排序功能使该系列非常适合任何有电源排序要求的TI DSP应用。其独特特性，如高精度、快速瞬态响应、SVS监控电路（上电复位）、手动复位输入和使能功能，提供了完整的系统解决方案。

TPS703xx系列电压调节器具有极低的压降和带上电顺序控制的双输出，主要为DSP应用而设计。这些器件无需额外的滤波旁路电容即可实现低噪声输出性能，并且设计为具有快速瞬态响应，搭配47 μF低ESR电容时能保持稳定。

这些器件提供固定的3.3 V/2.5 V、3.3 V/1.8 V、3.3 V/1.5 V、3.3 V/1.2 V电压选项以及可调电压选项。调节器1最大可支持1 A电流，调节器2最大可支持2 A电流。独立的电压输入允许设计人员配置电源。

由于PMOS传输元件表现为低值电阻，因此压降非常低（调节器1典型值为160 mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在整个输出电流范围内最大为250 μA）。该LDO系列还具有睡眠模式；向EN（使能）引脚施加高电平信号可关闭两个调节器，在TJ = +25°C时将输入电流降至1 μA。

当EN引脚连接到低电平输入电压时，器件被使能。两个调节器的输出电压分别在VSENSE1和VSENSE2引脚处进行检测。

SEQ引脚的输入信号控制两个调节器的上电顺序。当器件使能且SEQ端子拉高或悬空时，VOUT2先开启，VOUT1保持关闭，直到VOUT2达到其稳压输出电压的约83%。此时VOUT1开启。如果VOUT2降至其稳压电压的83%以下（即过载情况），VOUT1将关闭。将SEQ端子拉低可反转上电顺序，VOUT1先开启。SEQ引脚连接到内部上拉电流源。

每个调节器都有一个内部放电晶体管，用于在调节器关闭（禁用）时对输出电容进行放电。

PG1引脚报告VOUT1的电压状态。PG1引脚可用于为调节器1供电的电路实现SVS（POR，即上电复位）功能。

TPS703xx具有RESET（SVS、POR或上电复位）功能。RESET是低电平有效、开漏输出，正常工作时需要上拉电阻。上拉后，当满足以下三个条件时，RESET在延迟120 ms后进入高阻抗状态（即逻辑高电平）。第一，VINI必须高于欠压状态。第二，手动复位（MR）引脚必须处于高阻抗状态。第三，VOUT2必须高于其稳压电压的约95%。若要监控VOUT1，可将PG1输出引脚连接到MR1或MR2。RESET可用于驱动上电复位或低电量指示灯。若不使用RESET，可将其悬空。

内部偏置电压由VINI供电，要实现完整功能需要2.7V。每个调节器输入都有一个欠压锁定电路，可防止输出开启，直到相应输入达到2.5V。

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	9V
	输出电压	3.3V；1.5V
	输出电流	1A；2A
	电源纹波抑制比(PSRR)	60dB@(1kHz)；65dB@(1kHz)
	压差	250mV@(1A)

	属性	参数值
	静态电流(Iq)	250uA
	噪声	78uVrms
	特性	过流保护；欠压锁定；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2

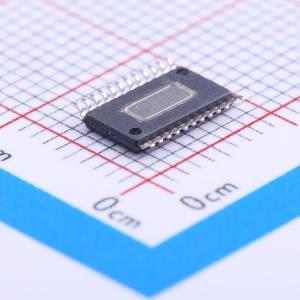

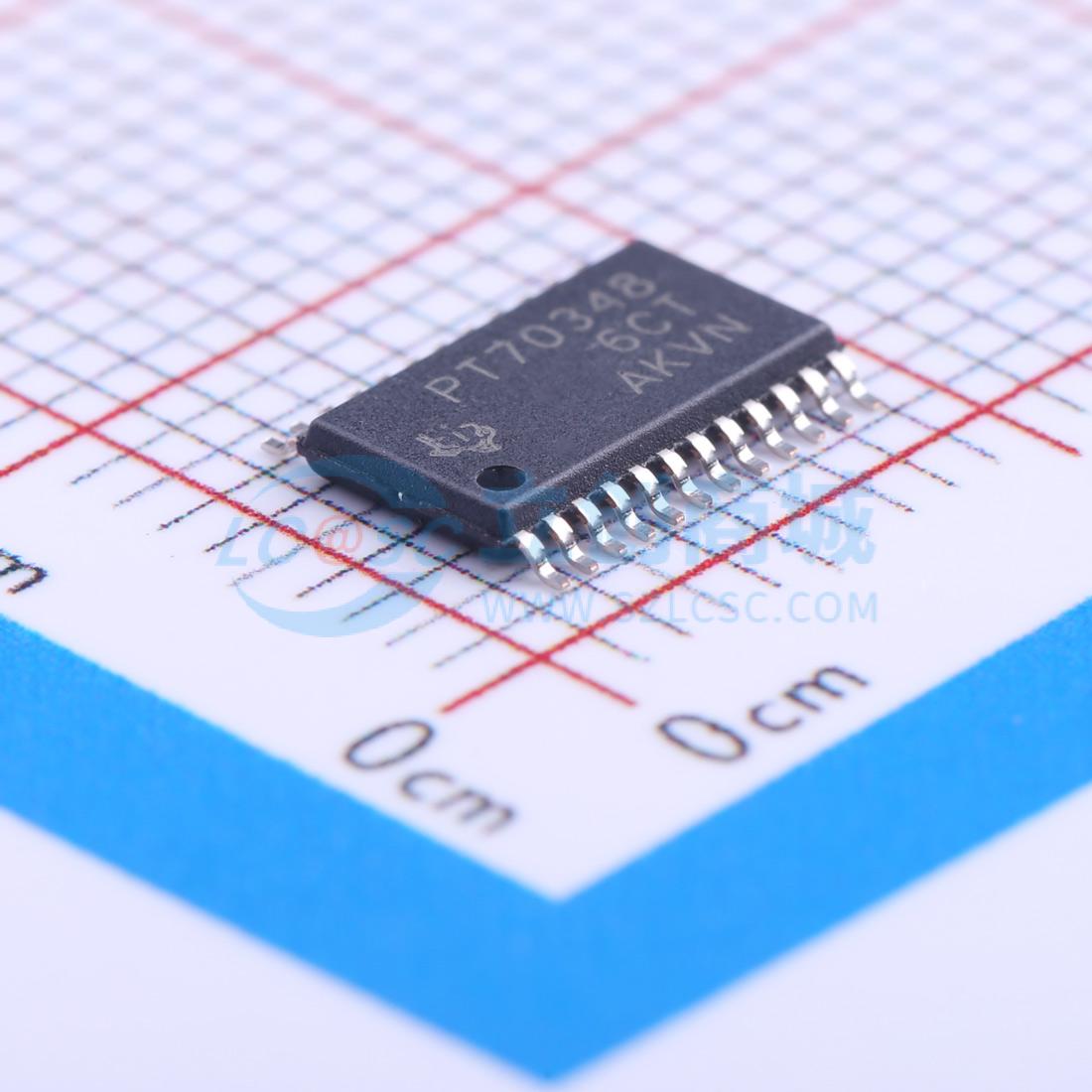

TPS70348PWP
