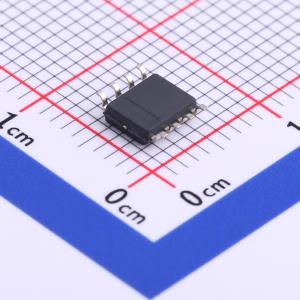

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD1786DR

4.5V~5.5V供电 1Mbps 带静电保护收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65HVD1786 具有故障保护功能的 70V RS-485，共模范围从 -20 至 +25
品牌名称: TI(德州仪器)
商品型号: SN65HVD1786DR
商品编号: C182426
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

这些器件可在遇到过压故障（例如电源直接短路、误接线故障、连接器故障、电缆挤压以及工具误用）时免受损坏。它们还具有高级的人体放电模型保护规格，在静电放电(ESD)事件发生时依然可保持稳定。这些器件将一个差分驱动器和一个差分接收器组合在一起，这两个器件由一个单电源供电。在'HVD1785、'HVD1786和'HVD1787中，驱动器差分输出和接收器差分输入被内部连接以形成一个适用于半双工（两线制总线）通信的总线端口。在'HVD1793中，驱动器差分输出和接收器差分输入为独立的引脚，这样形成了一个适用于全双工（四线制总线）通信的总线端口。这些端口都具有宽共模电压范围，使器件适用于长线缆上的多点应用。这些器件的额定运行温度范围为 - 40℃ 至 105℃

商品特性

总线引脚故障保护：
- ±70V（'HVD1785、86、91、92）
- ±30V（'HVD1787、93）
共模电压范围（- 20V至25V），此范围超过TIA/EIA485要求的两倍
总线I/O保护：±16kV JEDEC人体放电模式(HBM)保护
减少了高达256个节点的单位负载
针对开路、短路和空闲总线情况下的故障安全接收器
低功耗：
- 低待机电源电流：1μA（典型值）
- 运行期间Icc静态电流为5mA
加电、断电无毛刺脉冲运行

应用领域

设计用于RS - 485和RS - 422网络

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V

	属性	参数值
	数据速率	1Mbps
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+105℃
