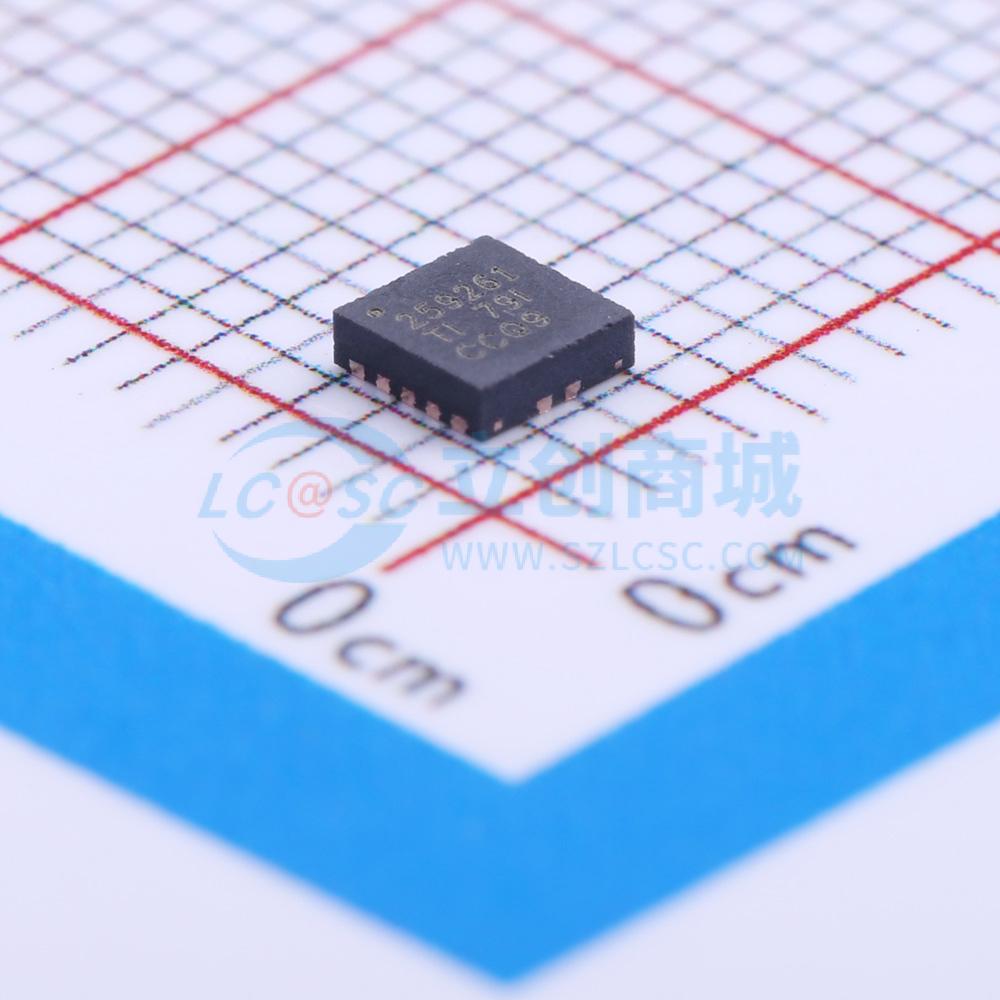

TPS259261DRCR

TPS25925x/6x系列电子保险丝是一款高度集成的电路保护和电源管理解决方案，采用超小封装。该器件使用的外部元件极少，并提供多种保护模式。它们能有效抵御过载、短路、电压浪涌和过大的浪涌电流。电流限制水平可通过单个外部电阻设置，电流限制设置的典型精度为±15%。过压事件由内部钳位电路限制在安全的固定最大值，无需外部元件。TPS25926x器件为12V系统提供过压保护（OVP），TPS25925x器件为5V系统提供过压保护。对于有特定电压斜坡要求的情况，提供了一个dV/dT引脚，可通过单个电容进行编程，以确保输出斜坡速率合适。

• 12V电子保险丝 – TPS25926x
• 5V电子保险丝 – TPS25925x
• 集成30mΩ导通MOSFET
• 固定过压钳位：
  • 6.1V钳位 - TPS25925x
  • 15V钳位 - TPS25926x
• 2A至5A可调ILIMIT（精度±15%）
• 可编程VOUT压摆率、欠压锁定（UVLO）
• 内置热关断功能
• 通过UL 2367认证 – 文件编号E339631*
• R|LM ≤ 130 kΩ（最大5A）
• 单点故障测试期间安全（UL60950）
• 小尺寸封装 – 10引脚（3mm × 3mm）VSON

• 硬盘驱动器（HDD）和固态硬盘（SSD）
• 机顶盒
• 服务器和辅助电源
• PCI和PCIe卡适配器供电设备
