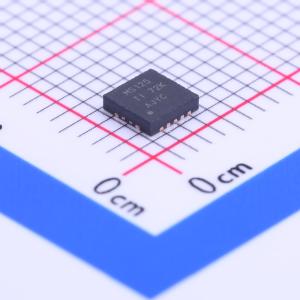

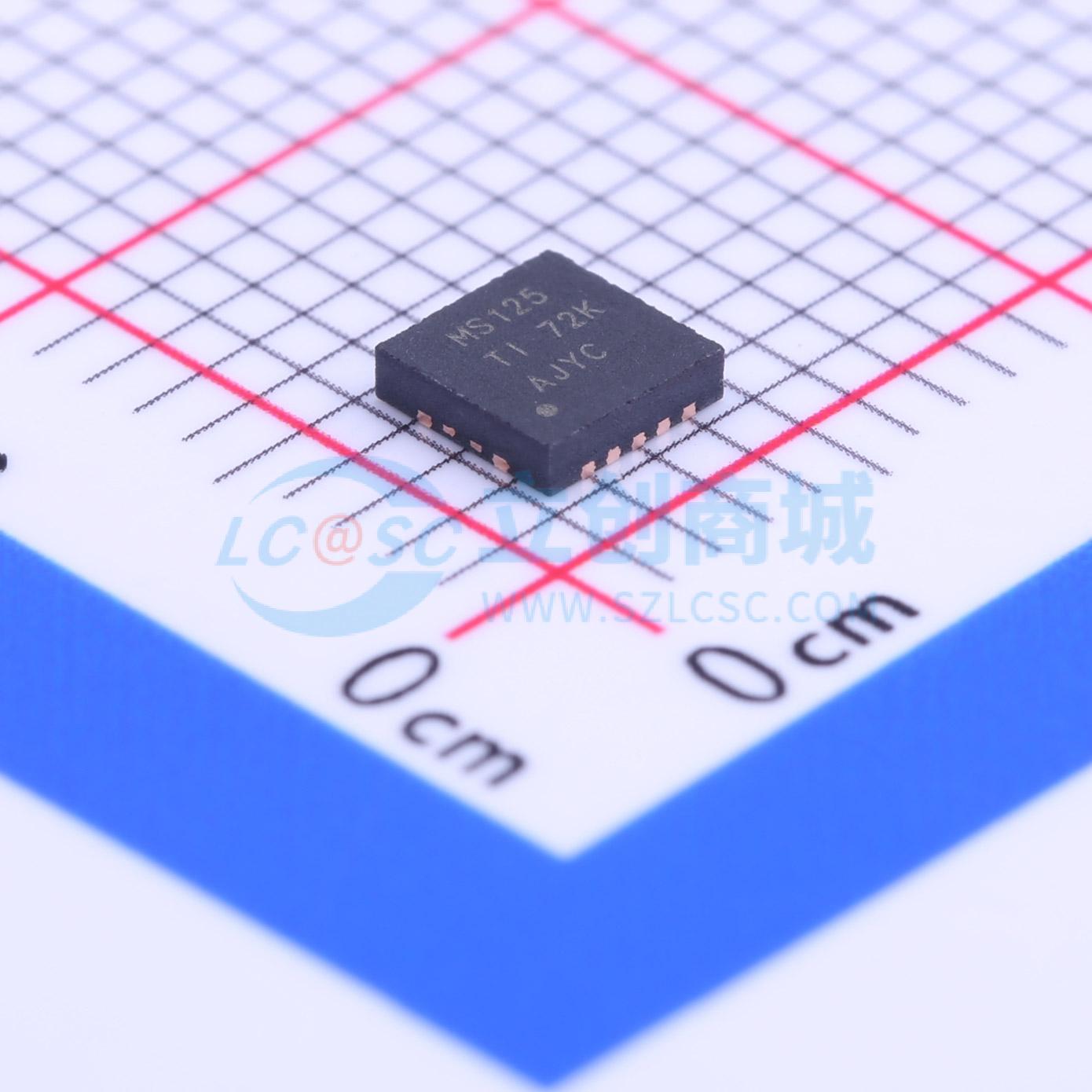

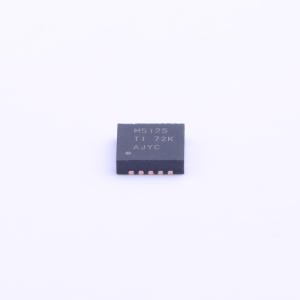

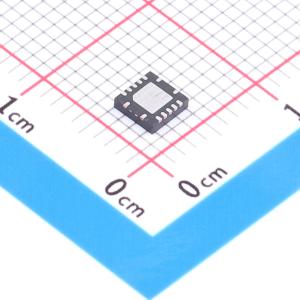

SN74AUC125RGYR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUC125 具有三态输出的 4 通道、0.8V 至 2.7V 高速缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC125RGYR
- 商品编号
- C181604
- 商品封装
- VQFN-14-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~2.7V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 9mA | |
| 拉电流(IOH) | 9mA | |
| 系列 | 74AUC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.1ns@1.8V,15pF | |
| 功能特性 | 掉电隔离；输出使能 |
商品概述
该产品是一款四总线缓冲门，设计支持0.8V~2.7V Vcc工作，专门针对1.6V~1.95V Vcc工作优化，包含四个带三态输出的独立线驱动器，当对应输出使能输入为高电平时，对应输出禁用。为确保上电或下电过程中保持高阻抗状态，输出使能需通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌电流能力决定。该器件针对部分掉电应用做了完整规范，Ioff电路可禁用输出，避免器件下电时产生有害回流电流损坏器件。
商品特性
- 针对1.8V工作优化，具备3.6V I/O容差，支持混合模式信号工作
- 支持部分掉电模式工作
- 可在低于1V电压下工作
- 1.8V工作条件下最大传输延迟tpd为2.1ns
- 低功耗，最大电源电流Icc为10μA
- 1.8V工作条件下输出驱动能力为±8mA
- 闩锁性能超过JESD 78 II类标准要求
- ESD防护性能超过JESD 22标准要求，可承受2000V人体模型、200V机器模型、1500V带电器件模型测试
