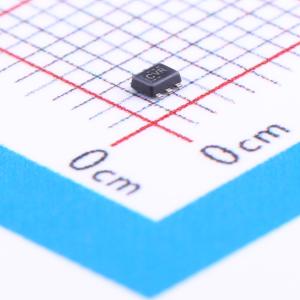

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G07DRLR
单路缓冲器/驱动器，漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G07 具有漏极开路输出的单通道 1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G07DRLR
- 商品编号
- C183013
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC1G07是一款带开漏输出的单路缓冲器/驱动器，适用于1.65V~5.5V的Vcc工作电压范围。其开漏输出可连接其他开漏输出，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA，该产品提供多种封装可选，包含超小尺寸DPW封装，DPW封装本体尺寸为0.8mm×0.8mm。
商品特性
- 提供面积0.64mm²、引脚间距0.5mm的超小DPW封装
- 支持5V Vcc工作
- 输入和开漏输出可承受最高5.5V电压
- 可实现向上或向下电压转换
- 3.3V下最大传输延迟tpd为4.2ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V下输出驱动能力为±24mA
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能符合JESD 78 II类标准，参数超过100mA
- ESD防护性能超过JESD 22标准，可承受2000V人体模型静电放电、200V机器模型静电放电、1000V充电器件模型静电放电
- 工作温度范围覆盖-40℃到125℃
应用领域
- AV接收器
- 蓝光播放器及家庭影院
- DVD刻录机和播放器
- 台式电脑或笔记本电脑
- 数字收音机或网络收音机播放器
- 数码摄像机
- 嵌入式电脑
- 个人导航GPS设备
- 移动互联网设备
- 网络投影仪前端
- 便携式媒体播放器
- 专业音频调音台
- 烟雾报警器
- 企业级固态硬盘
- 高清电视
- 企业级平板
- 便携式音频底座
- DLP前置投影系统
- DVR和DVS
- 数码相框
- 数码相机
