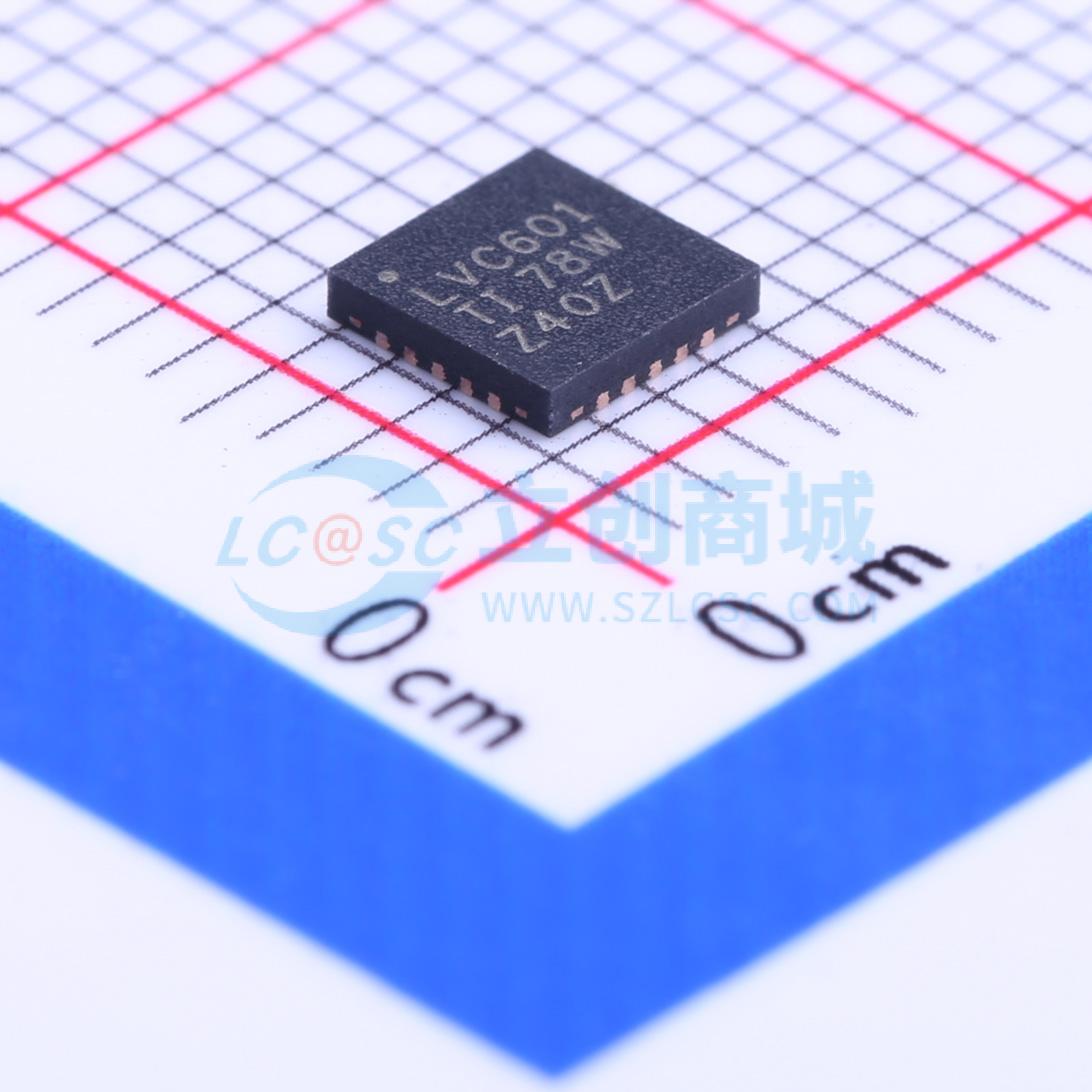

SN75LVCP601RTJT

SN75LVCP601器件是一款双通道、单通道SATA重驱动器和信号调节器，支持高达6 Gbps的数据速率。该器件符合SATA物理链路2m和3i规范。SN75LVCP601采用一个3.3V电源供电，具有100Ω线路终端和自偏置功能，使该器件适用于交流耦合。输入集成了带外（OOB）检测器，可在保持符合SATA链路的稳定共模电压的同时自动抑制输出。该器件设计还能根据SATA规范处理扩频时钟（SSC）传输。

SN75LVCP601器件可处理其输入和输出端的互连损耗。每个通道的输入级提供可选的均衡设置，可进行编程以匹配通道中的损耗。差分输出提供可选的预加重，以补偿SATA信号所经历的预期失真。均衡和预加重设置的级别取决于互连的长度及其特性。信号控制引脚EQ1、EQ2、DE1和DE2的设置可控制均衡和预加重级别。

该器件支持热插拔（差分输入和输出端需要使用交流耦合电容），从而防止在设备热插拔时损坏设备，例如：异步信号插拔、无电源插拔、有电源插拔、意外插拔。

• 1.5、3或6 Gbps双通道重驱动器
• 集成输出抑制功能
• 可编程的RX和TX均衡及预加重宽度控制
• 节能特性：在自动低功耗模式下可降低功耗>80%
• 低功耗：<220 mW（典型值）<50 mW（自动低功耗模式）<5 mW（待机模式）
• 出色的抖动和损耗补偿
• 能够处理超过24英寸（61厘米）的FR4走线
• 20引脚4mmx4mm QFN封装
• 对ESD瞬态具有高防护能力
  • HBM：10,000 V CDM：1,500 V
  • MM：200 V
• 与LVCP412A和MAX495引脚兼容

• 笔记本电脑
• 台式电脑
• 扩展坞
• 服务器、工作站
