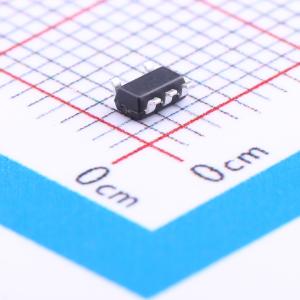

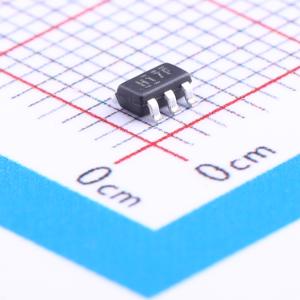

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G17DBVR
低功耗单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G17 具有施密特触发输入的单路 0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G17DBVR
- 商品编号
- C183012
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 3ns@3.3V,5pF | |
| 功能特性 | 掉电隔离 |
商品概述
SN74AUP1G17是一款低功耗单施密特触发缓冲器，该系列器件可满足电池供电便携应用的低功耗需求，在整个0.8V至3.6V的电源电压范围内可保持极低的静态功耗与动态功耗，可延长电池续航，能够保持良好的信号完整性。该器件为带施密特触发输入的独立门电路，可适配缓慢的输入跳变，提升输入端的抗开关噪声能力。该器件支持部分掉电模式操作，掉电时输出会被禁用，可阻止电流回流进入器件，避免器件损坏。采用裸片作为封装的封装技术，提供多种封装规格可选。
商品特性
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准，人体模型测试可达2000V II类，充电器件模型测试可达1000V
- 提供NanoStar封装可选
- 静态功耗低，最大静态电流ICC为0.9μA
- 动态功耗低，3.3V条件下典型Cpd为4.4pF
- 输入电容低，典型输入电容Ci为1.5pF
- 噪声低，过冲和下冲小于VCC的10
- Ioff支持部分掉电模式操作
- 内置施密特触发输入
- 电源电压工作范围宽，范围为0.8V至3.6V
- 针对3.3V工作优化
- 支持3.6V I/O容差，可适配混合模式信号操作
- 3.3V条件下最大传播延迟tpd为5.1ns
- 适用于点对点应用
应用领域
- 电网基础设施
- 个人电脑与笔记本电脑
- 平板设备
- 工厂自动化控制
- 游戏设备
- 服务器
