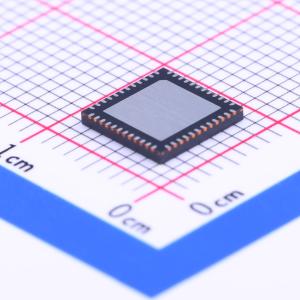

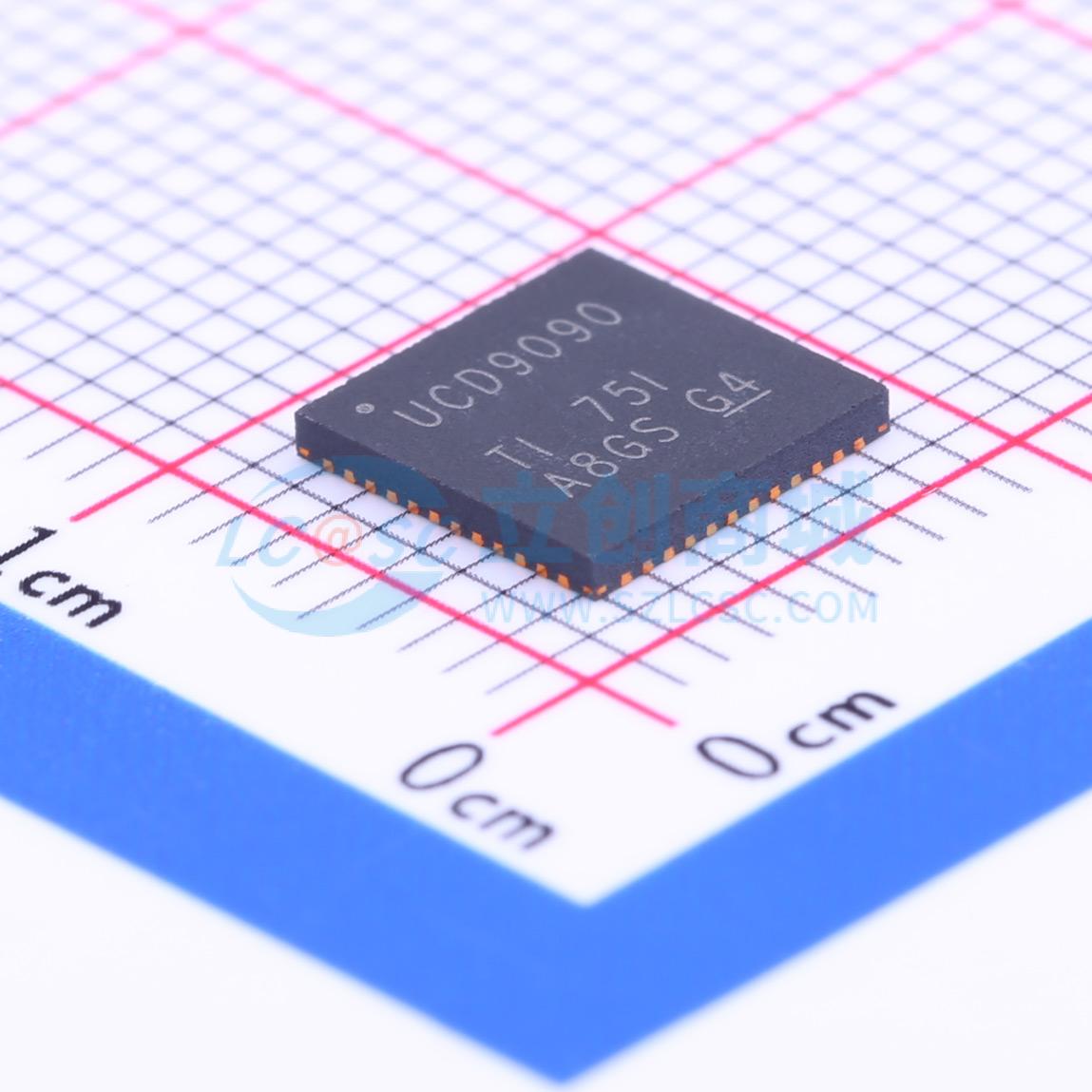

UCD9090RGZT

UCD9090是一款支持10路轨的PMBus I²C可寻址电源排序器和监控器。该器件集成了一个12位ADC，可监控多达10路电源电压输入。23个GPIO引脚可用于电源使能、上电复位信号、外部中断、级联或其他系统功能。其中10个引脚具备PWM功能。利用这些引脚，UCD9090支持裕度调节和通用PWM功能。 通过引脚选择轨状态功能可实现特定的电源状态。该功能最多可使用3个通用输入（GPI）来启用和禁用任何轨。这对于实现系统低功耗模式以及用于硬件设备的高级配置与电源接口（ACPI）规范非常有用。 德州仪器（TI）的Fusion数字电源设计软件可用于设备配置。这个基于PC的用户界面（UI）为配置、存储和监控所有系统运行参数提供了直观的操作界面。

• 监控和排序10路电压轨
• 每400μs对所有轨进行一次采样
• 12位ADC，内置2.5V、精度为0.5%的参考电压（VREF）
• 基于时间、轨和引脚依赖关系进行排序
• 每个监控器有四个可编程欠压和过压阈值
• 每个监控器具备非易失性错误和峰值记录功能（最多30条故障详细记录）
• 10路轨的闭环裕度调节
• 裕度输出可调节轨电压以匹配用户定义的裕度阈值
• 可编程看门狗定时器和系统复位
• 灵活的数字输入/输出配置
• 引脚选择轨状态
• 多设备级联
• 多相PWM时钟发生器
• 时钟频率范围为15.259kHz至125MHz
• 能够配置独立时钟输出，用于同步开关模式电源
• JTAG和I²C/SMBus/PMBus接口

• 工业/自动测试设备（ATE）
• 电信和网络设备
• 服务器和存储系统
• 任何需要对多路电源轨进行排序和监控的系统
