温馨提醒：图片仅供参考，商品以实物为准

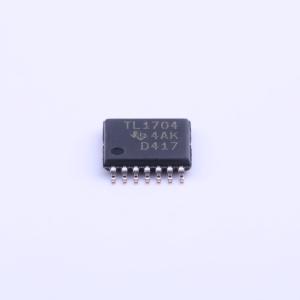

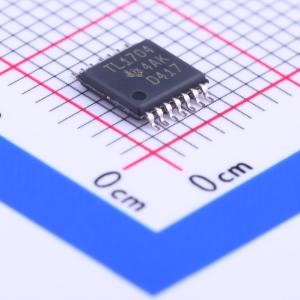

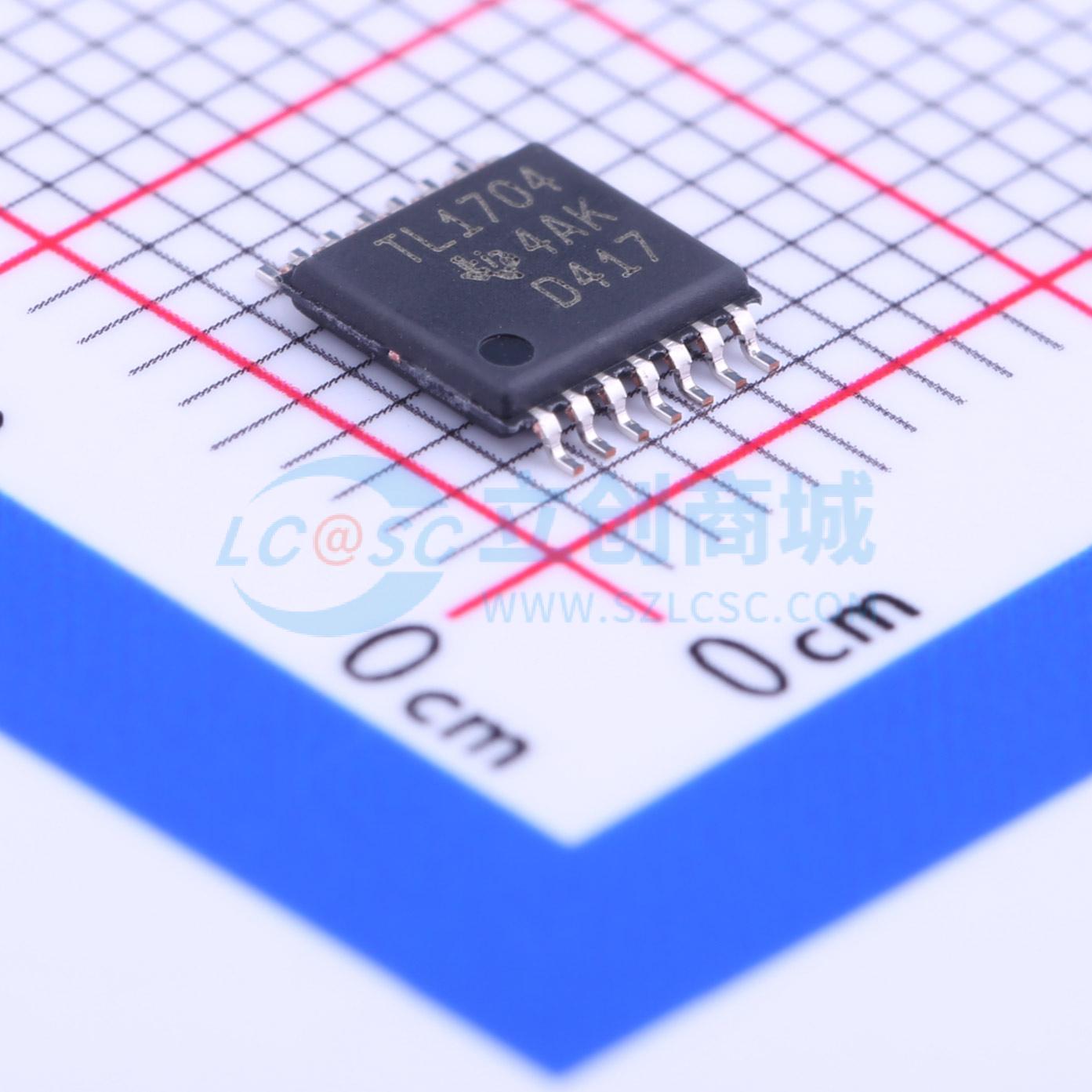

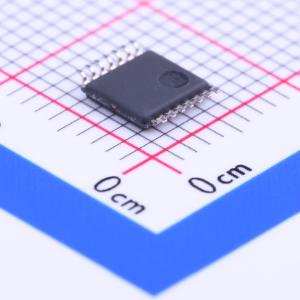

TLV1704AIPWR
2.2V至36V微功耗比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV1704 四路高电压低功耗比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1704AIPWR
- 商品编号
- C181596
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 5nA | |
| 传播延迟(tpd) | 560ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | - |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 55uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2.2V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.1V；1.1V~18V | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 输入失调电流(Ios) | 0.5nA | |
| 响应时间(tr) | 365ns |
商品概述
TLV170x系列器件提供宽电源范围、轨到轨输入、低静态电流和低传播延迟。采用极小封装。 集电极开路输出具有能够将输出拉至任意电压轨（最大可高出负电源 +36V ）的优势，且不受TLV170x电源电压影响。 这些器件均可提供单通道、双通道和四通道三种版本。低输入偏移电压、低输入偏置电流、低电源电流和开集配置使得TLV170x系列能够灵活处理从简单电压检测到驱动单个继电器的大多数应用。 所有器件的额定工作温度均在扩展的工业温度范围 - 40℃ 到 +125℃ 内。
商品特性
- 电源范围：+2.2V至+36V或±1.1V至±18V
- 低静态电流：每个比较器55μA
- 输入共模范围包括两个电源轨
- 低传播延迟：560ns
- 低输入偏移电压：300μV
- 集电极开路输出：最大可高出负电源36V且不受电源电压影响
- 工业温度范围：- 40℃至+125℃
- 小型封装：
- 单通道：SC70 - 5、SOT - 23 - 5和SOT553 - 5
- 双通道：VSSOP - 8、X2QFN - 8
- 四通道：TSSOP - 14
应用领域
- 过压和欠压检测器
- 窗口比较器
- 过流检测器
- 零交叉检测器
- 针对以下应用的系统监控：
- 电源
- 白色家电
- 工业传感器
- 汽车
- 医疗
