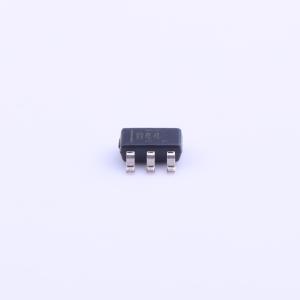

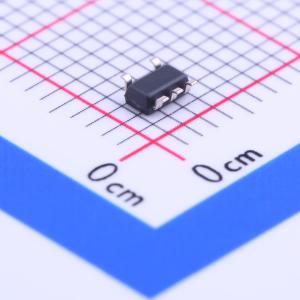

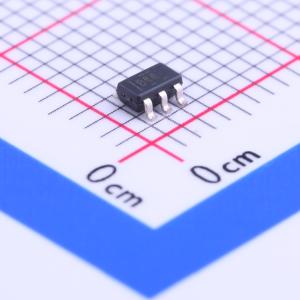

温馨提醒：图片仅供参考，商品以实物为准
OPA344NA/3K
OPA344NA/3K
- 描述
- OPA344 单通道、5.5V、1MHz、1mV 失调电压、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA344NA/3K
- 商品编号
- C181599
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 压摆率(SR) | 800V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 130pA | |
| 输入失调电流(Ios) | 0.2pA | |
| 噪声密度(eN) | 30nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 92dB | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 15mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
OPA344和OPA345系列轨到轨CMOS运算放大器专为精密、低功耗、小型化应用而设计。OPA344是单位增益稳定的，而OPA345针对增益大于或等于5的情况进行了优化，其增益带宽积为3MHz。 OPA344和OPA345经过优化，可在2.5V至5.5V的单电源下工作，输入共模电压范围比电源电压高300mV。静态电流仅为250μA（最大值）。 轨到轨输入和输出特性使其非常适合驱动采样型模数转换器。它们还适用于通用和音频应用，以及在数模转换器的输出端进行I/V转换。单通道、双通道和四通道版本具有相同的规格，方便设计。
商品特性
- 轨到轨输入
- 轨到轨输出（误差在1mV以内）
- 低静态电流：典型值150μA
- 微型封装：SOT23 - 5、MSOP - 8、TSSOP - 14
- 增益带宽：OPA344：1MHz，G ≥ 1；OPA345：3MHz，G ≥ 5
- 压摆率：OPA344：0.8V/μs；OPA345：2V/μs
- 总谐波失真 + 噪声：0.006%
