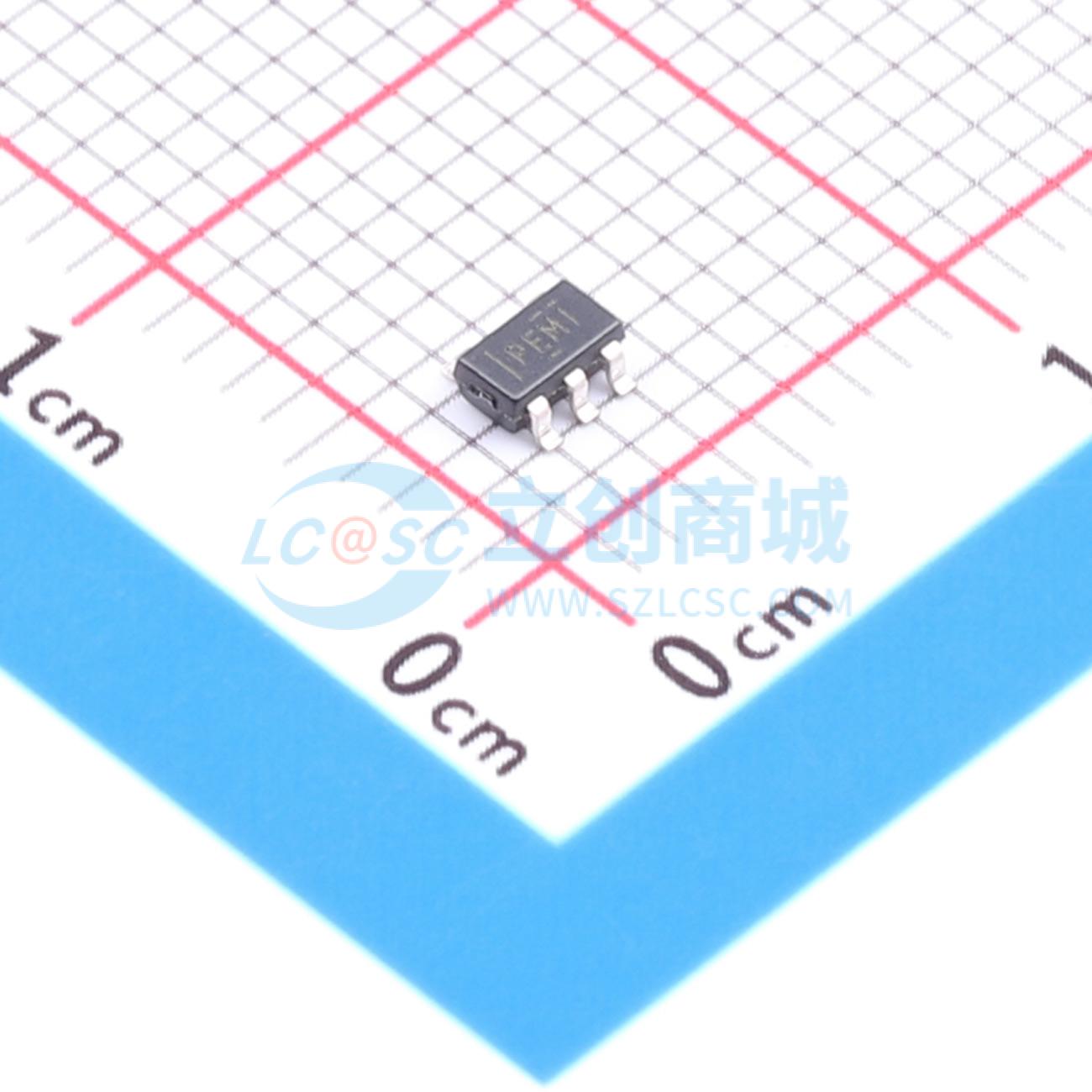

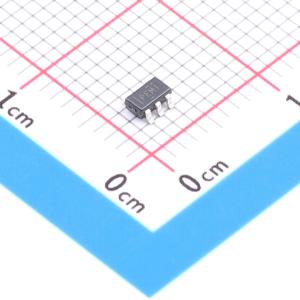

温馨提醒：图片仅供参考，商品以实物为准

TPS72218DBVR

具有使能功能的 50mA、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 50mA、无电容、低输入电压、低压降线性稳压器 5-SOT-23 -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS72218DBVR
商品编号: C181583
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS722xx系列LDO稳压器提供多种固定电压选项，常用于为最新的DSP和微控制器供电，同时还具备1.22 V至2.5 V的可调电压选项。这些稳压器可广泛应用于各种领域，从便携式电池供电设备到PC外设。该系列产品的特点是可在较宽的输入电压范围（1.8 V至5.5 V）内工作，且压差电压较低（满载时为50 mV）。因此，与许多需要2.5 V或更高输入电压才能工作的稳压器相比，这些稳压器可直接由两节AAA电池供电。此外，典型静态电流（接地引脚电流）较低，正常工作时起始为85 μA，关断模式下为1 μA。因此，这些稳压器的工作效率非常高，在电池供电应用中有助于延长设备的使用寿命。

类似的LDO稳压器为保证稳定性需要1 μF或更大的输出电容。然而，该稳压器采用内部补偿方案，可在整个输入电压和负载电流范围内，使用低至0.1 μF的输出电容来稳定反馈环路。这种尺寸的陶瓷电容价格相对较低，且占用空间小。

由于该系列稳压器对电路板空间的要求极低，且最低输入电压为1.8 V，因此特别适合作为便携式电源解决方案。能够使用两节现成的AAA电池，使系统设计更加简便，同时降低了元件成本。此外，与使用输入电压较高的稳压器相比，该解决方案的效率更高。

商品特性

提供1.5 V、1.6 V和1.8 V固定输出以及可调版本的50 mA LDO
低输入电压要求（低至1.8 V）
小输出电容，0.1 μF
50 mA时典型压差电压为50 mV
关断模式下静态电流小于1 μA
热保护
过流限制
5引脚SOT - 23（DBV）封装

应用领域

便携式通信设备
电池供电设备
PCMCIA卡
个人数字助理
调制解调器
条形码扫描仪
备用电源
开关电源后置稳压
网络音频

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	50mA
	电源纹波抑制比(PSRR)	48dB@(100Hz)
	压差	50mV@(50mA)

	属性	参数值
	静态电流(Iq)	85uA
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
