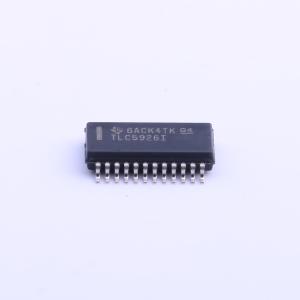

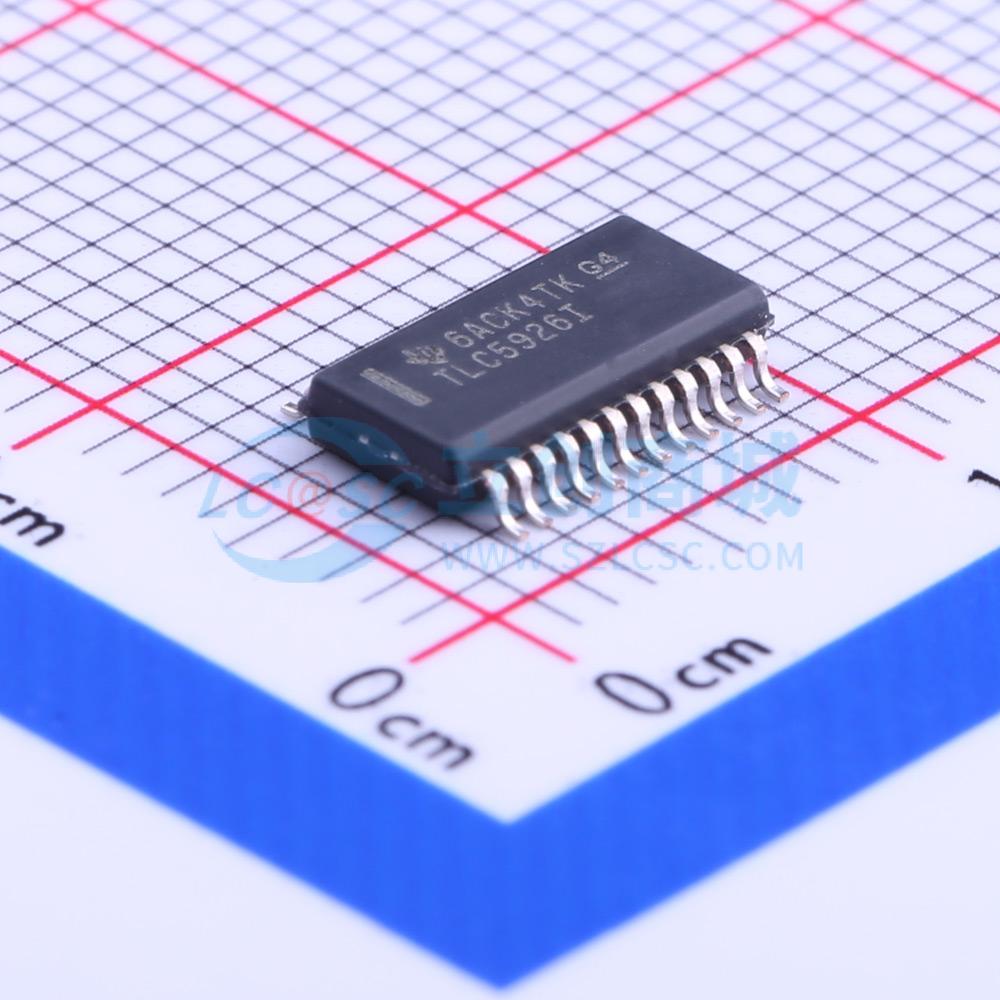

TLC5926IDBQR

TLC592x 16通道恒流LED沉降驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5926 16 位恒定电流 LED 下沉式驱动器
品牌名称: TI(德州仪器)
商品型号: TLC5926IDBQR
商品编号: C181595
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.399克(g)

商品参数

商品概述

TLC592x专为具备开路负载、短路负载和过温检测以及恒流控制功能的LED显示屏和LED照明应用而设计。TLC592x包含一个16位移位寄存器和数据锁存器，可将串行输入数据转换为并行输出格式。在TLC592x输出级，16个调节电流端口可为驱动VF（正向电压）变化范围较大的LED提供均匀且恒定的电流。TLC592x用于为LED显示应用设计的系统（例如LED面板）时，可提供极大的灵活性和器件性能。用户可通过外部电阻Rext将输出电流从5 mA调节至120 mA，从而灵活控制LED的光强度。TLC592x的输出端口设计耐压高达17 V。30 MHz的高时钟频率也能满足大量数据传输的系统要求。

商品特性

16个恒流输出通道
输出电流由外部电阻调节
恒定输出电流范围：5 mA至120 mA
恒定输出电流不受负载电压变化影响
开路负载和短路负载检测
256级可编程全局电流增益
出色的输出电流精度：
- 通道间：<±6%（最大值），10 mA至50 mA
- 芯片间：<±6%（最大值），10 mA至50 mA
最高30 MHz时钟频率
施密特触发器输入
3.3 V或5 V电源电压
热关断以实现过温保护

应用领域

通用LED照明应用
LED显示系统
LED标识牌
汽车LED照明
白色家电

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电压	600mV~17V
	输出电流	120mA

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	6%
