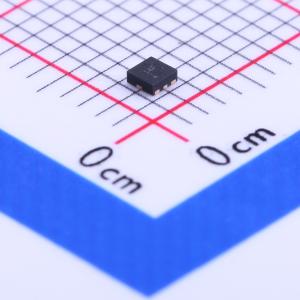

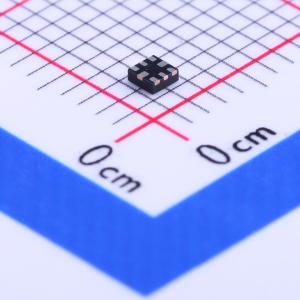

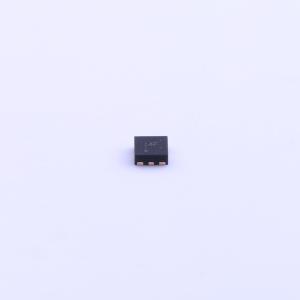

温馨提醒：图片仅供参考，商品以实物为准

TS5A21366RSER

TS5A21366 0.75-Ω 2通道 SPST 模拟开关，兼容1.8V逻辑输入

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS5A21366是一款双向、2通道、单刀单掷(SPST)模拟开关，设计用于从1.65V到5.5V的电源电压范围内工作。该器件具有低导通电阻和优秀的通道间导通电阻匹配。
品牌名称: TI(德州仪器)
商品型号: TS5A21366RSER
商品编号: C181584
商品封装: UQFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.154克(g)

商品参数

商品概述

TS5A21366是一款双向、2通道、单刀单掷（SPST）模拟开关，设计用于1.65 V至5.5 V的电源电压。该器件具有低导通电阻和出色的通道间导通电阻匹配特性。它具备优异的总谐波失真（THD+N）性能，且功耗极低。控制引脚可连接到低电压GPIO，允许通过1.8 V信号进行控制。这些特性使该器件非常适合便携式音频应用。 TS5A21366采用节省空间的小型8引脚DCU或RSE封装，可在-40℃至85℃的自由空气温度范围内工作。

商品特性

2通道单刀单掷（SPST）开关
1.65 V至5.5 V电源（VCC）
掉电模式下隔离，VCC = 0
低导通电阻[典型值0.75 Ω]
出色的导通电阻匹配
低电荷注入
低总谐波失真（THD+N）
高带宽（260 MHz）
1.8 V兼容控制输入
阈值与VCC无关
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能符合JESD 22标准：2000 V人体模型（A114 - B，II类），1000 V带电器件模型（C101）

应用领域

手机
个人数字助理（PDA）
便携式仪器
音频和视频信号路由
便携式媒体播放器
通信电路
计算机外设

优惠活动

9.7折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	1.65V~5.5V
	导通时间(ton)	49ns

	属性	参数值
	导通电阻(Ron)	750mΩ
	关闭时间(toff)	243ns
	工作温度	-40℃~+85℃
	导通电容(Con)	33pF
	带宽	260MHz
