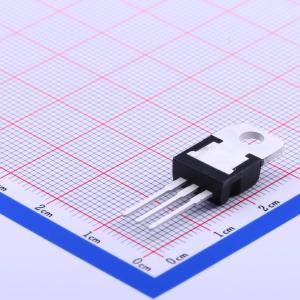

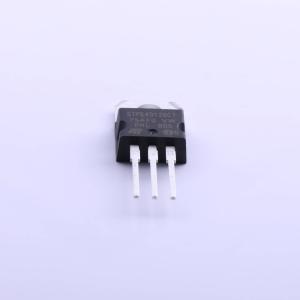

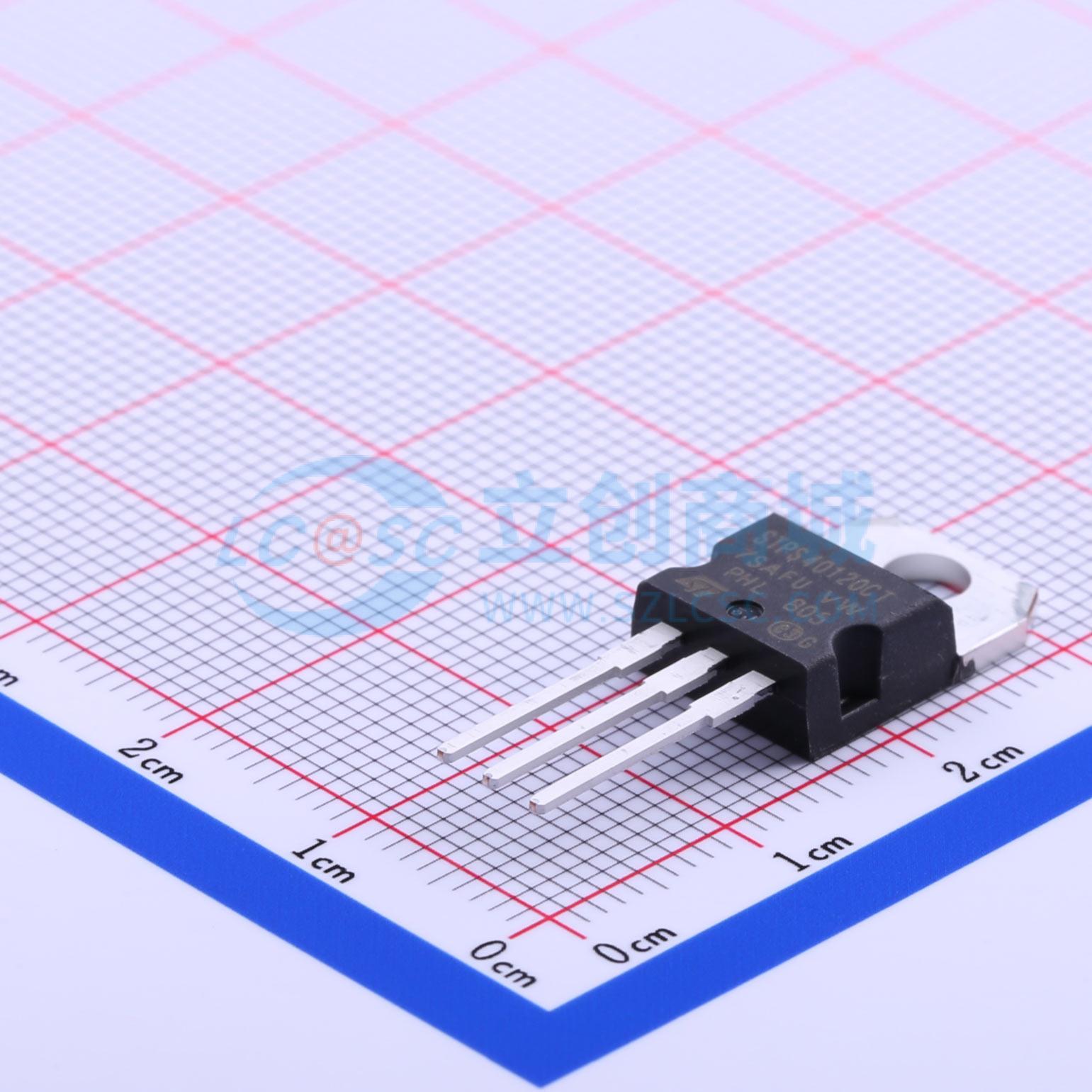

温馨提醒：图片仅供参考，商品以实物为准
STPS40120CT
电压:120V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 120 V、40 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40120CT
- 商品编号
- C180496
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 900mV@20A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 120V | |
| 整流电流 | 20A | |
| 反向电流(Ir) | 25uA@120V |
商品概述
双中心抽头肖特基整流器，适用于高频开关模式电源。采用TO-220AB、TO-220AB窄引线和I2PAK封装。
商品特性
- 高结温能力
- 雪崩额定
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.4至0.6 N·m
- 避免二极管在自身散热片上失控的条件：dPtot/dTj <1/Rth(j-a)
- 二极管1和2同时使用时的结温变化：ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
- 最大传导损耗计算公式：P=0.58×IF(AV)+0.0075×r²(RM)
- 脉冲测试条件1：tp=5 ms，Δ<2%
- 脉冲测试条件2：tp=380 μs，Δ<2%
应用领域
- 笔记本电脑和LCD适配器
- 台式机开关模式电源
