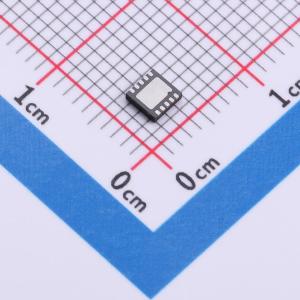

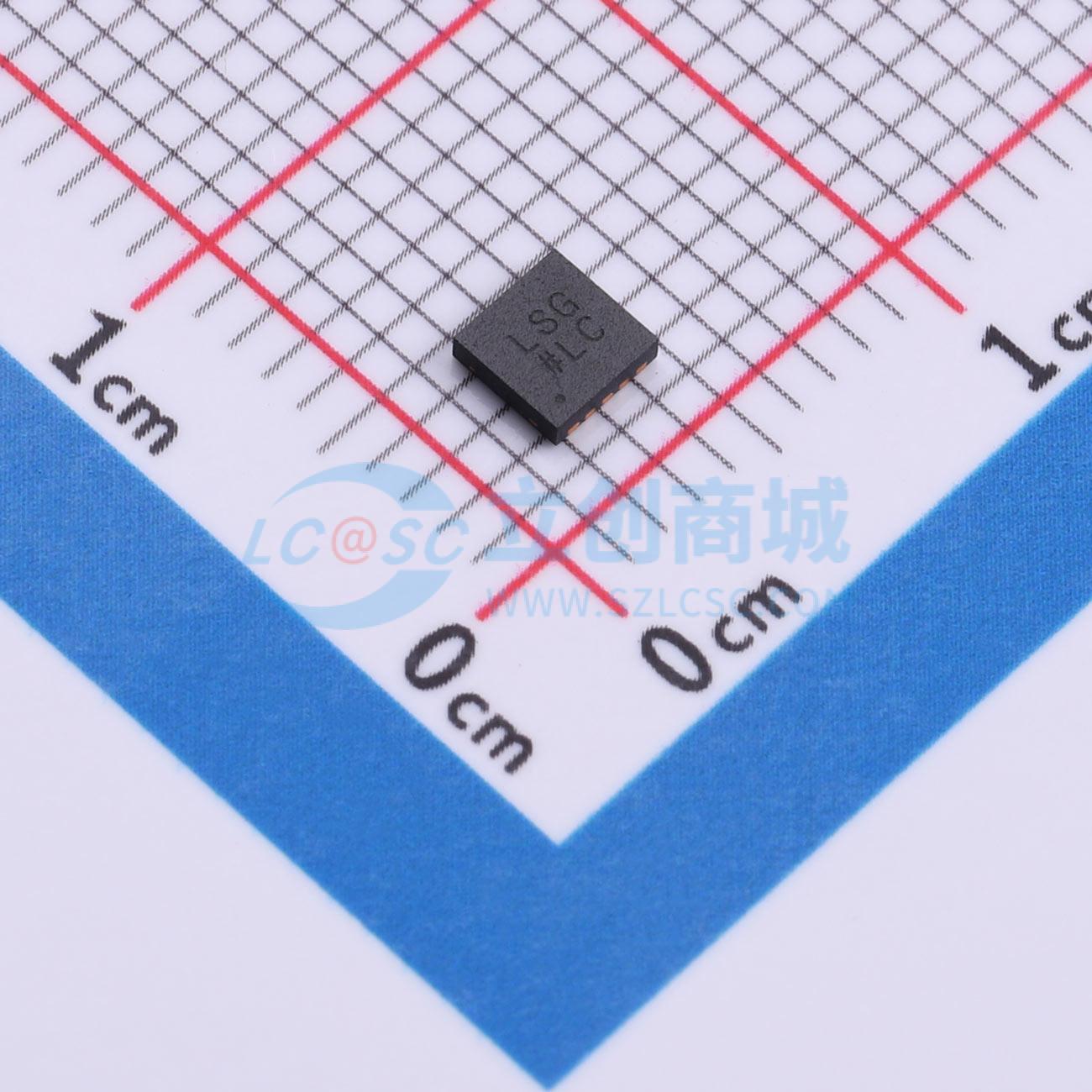

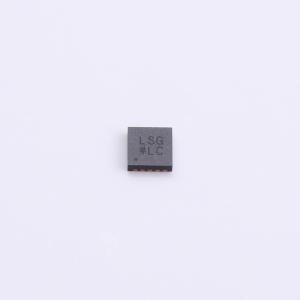

温馨提醒：图片仅供参考，商品以实物为准
ADP7159ACPZ-01-R7
1.2V~3.3V 2A 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低噪声线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP7159ACPZ-01-R7
- 商品编号
- C180913
- 商品封装
- LFCSP-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 11.43克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V~3.3V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 55dB@(100kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | 1.6uVrms | |
| 功能特性 | 使能控制；噪声旁路端子；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
一款可调线性稳压器，工作输入电压范围为 2.3 V 至 5.5 V，可提供高达 2 A 的输出电流。根据型号不同，输出电压可在 1.2 V 至 3.3 V 范围内设定。该器件采用先进的专有架构，提供高电源抑制比和超低噪声，仅需一个 10 µF 陶瓷输出电容即可实现优异的线路与负载瞬态响应。典型输出噪声在 100 Hz 至 100 kHz 频带内为 0.9 µV rms，在 10 kHz 至 1 MHz 频带内的噪声谱密度为 1.7 nV/√Hz。提供 10 引脚、3 mm × 3 mm LFCSP 和 8 引脚 SOIC 封装，不仅解决方案紧凑，而且在小尺寸、低剖面占位面积内为需要高达 2 A 输出电流的应用提供了出色的热性能。
商品特性
- 输入电压范围：2.3 V 至 5.5 V
- 可调输出电压范围：1.2 V 至 3.3 V
- 最大负载电流：2 A
- 低噪声：100 Hz 至 100 kHz 总积分噪声为 0.9 µV rms；10 Hz 至 100 kHz 总积分噪声为 1.6 µV rms
- 噪声谱密度：10 kHz 至 1 MHz 频带内为 1.7 nV/√Hz
- 电源抑制比：1 kHz 至 100 kHz 频带内为 68 dB；1 MHz 处为 45 dB
- 压差电压：200 mV（典型值），I_OUT = 2 A，V_OUT = 3.3 V 时
- 初始精度：±0.6%，I_LOAD = 10 mA 时
- 线路、负载与温度范围内的精度：±1.5%
- 静态电流：0 µA 负载时典型值为 4.0 mA；2 A 负载时典型值为 9.0 mA
- 低关断电流：0.2 μA（典型值）
- 使用 10 µF 陶瓷输出电容可保持稳定
- 提供 10 引脚、3 mm × 3 mm LFCSP 和 8 引脚 SOIC 封装
- 精密使能功能
- 支持 ADIsimPower 工具
应用领域
- 对噪声敏感的应用的稳压
- 通信与基础设施
- 回传与微波链路
