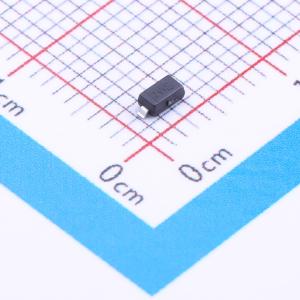

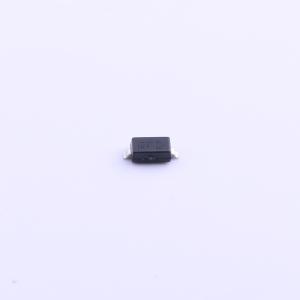

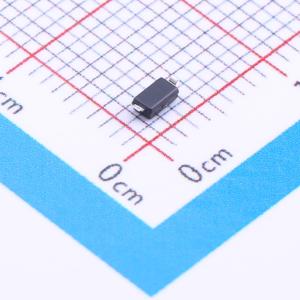

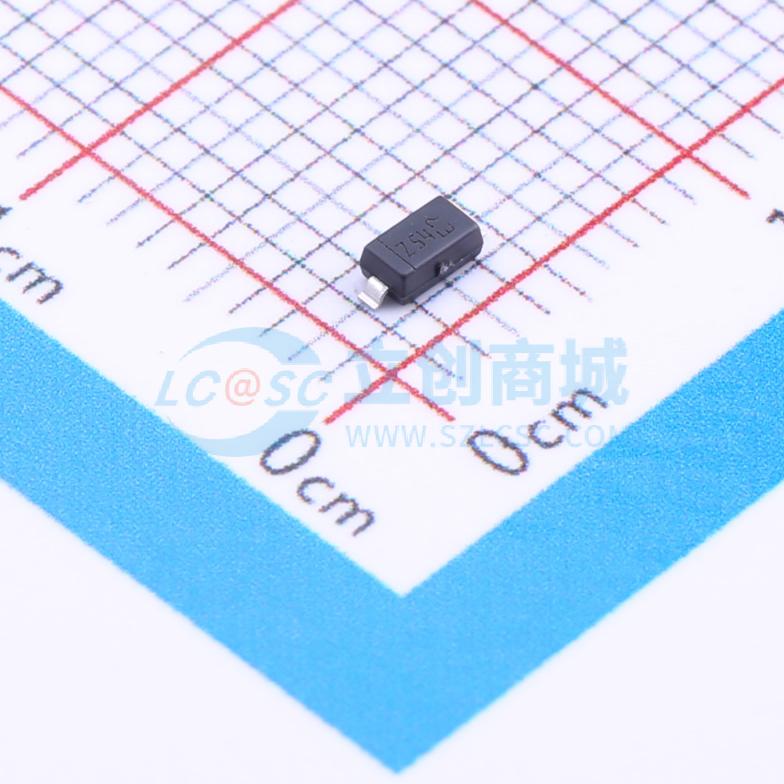

STPS0540Z
电压:40V 电流:500mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40 V、0.5 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS0540Z
- 商品编号
- C181835
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 500mV@500mA | |
| 直流反向耐压(Vr) | 40V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 500mA | |
| 反向电流(Ir) | 40uA@40V | |
| 非重复峰值浪涌电流 (Ifsm) | 5.5A |
商品概述
单肖特基整流器，采用SOD-123封装。封装尺寸小，符合GSM和PCMCIA要求。
商品特性
- 传导损耗非常小
- 开关损耗可忽略
- 开关速度快
- STPS0540Z的功率计算公式：P=0.29×IF(AV)+0.22×IF²(RMS)
- STPS0560Z的功率计算公式：P=0.35×IF(AV)+0.3×IF²(RMS)
- 环氧树脂符合UL94 V0标准
- 带标记表示阴极
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
- GSM设备
- PCMCIA设备
