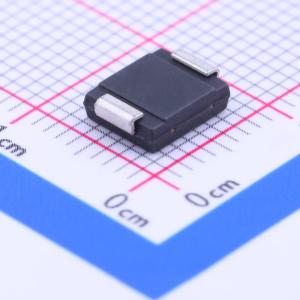

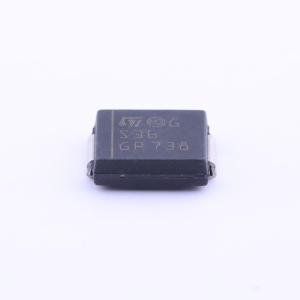

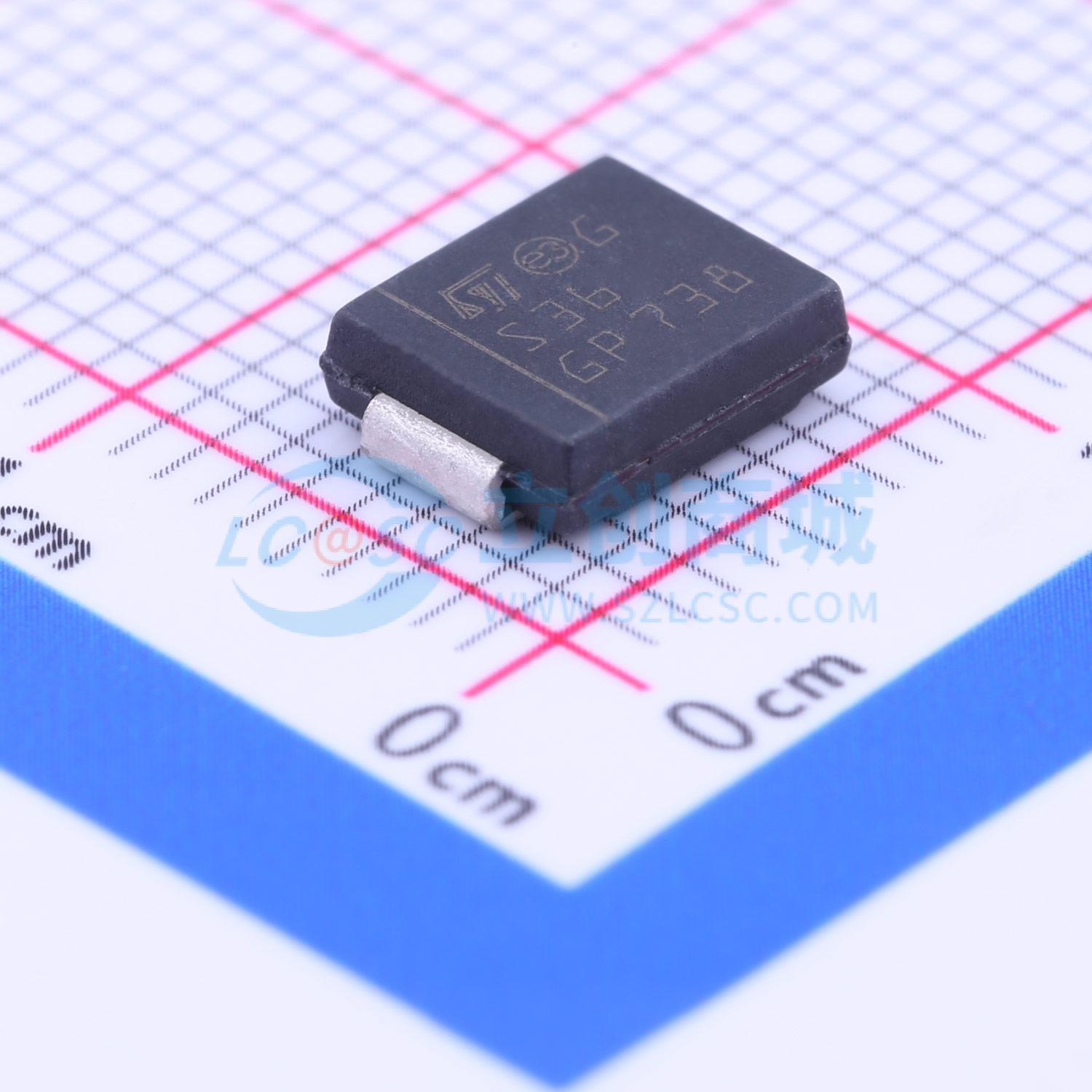

温馨提醒：图片仅供参考，商品以实物为准
STPS3L60S
电压:60V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、3 A SMC低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3L60S
- 商品编号
- C183500
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 700mV@3A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 3A | |
| 反向电流(Ir) | 55uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 75A |
商品概述
肖特基整流器，采用SMC（JEDEC DO-214AB）封装。
商品特性
- 可忽略的开关损耗
- 低热阻
- 具备规定的雪崩能力
- 脉冲测试条件：tp=380μs，δ<2%
- 传导损耗计算公式：P=0.54×IF(AV)+0.037 IF²(RMS)
- 热失控条件：dPtot/dTj <1/Rth(j-a)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- DC/DC充电器
