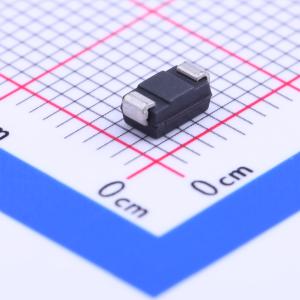

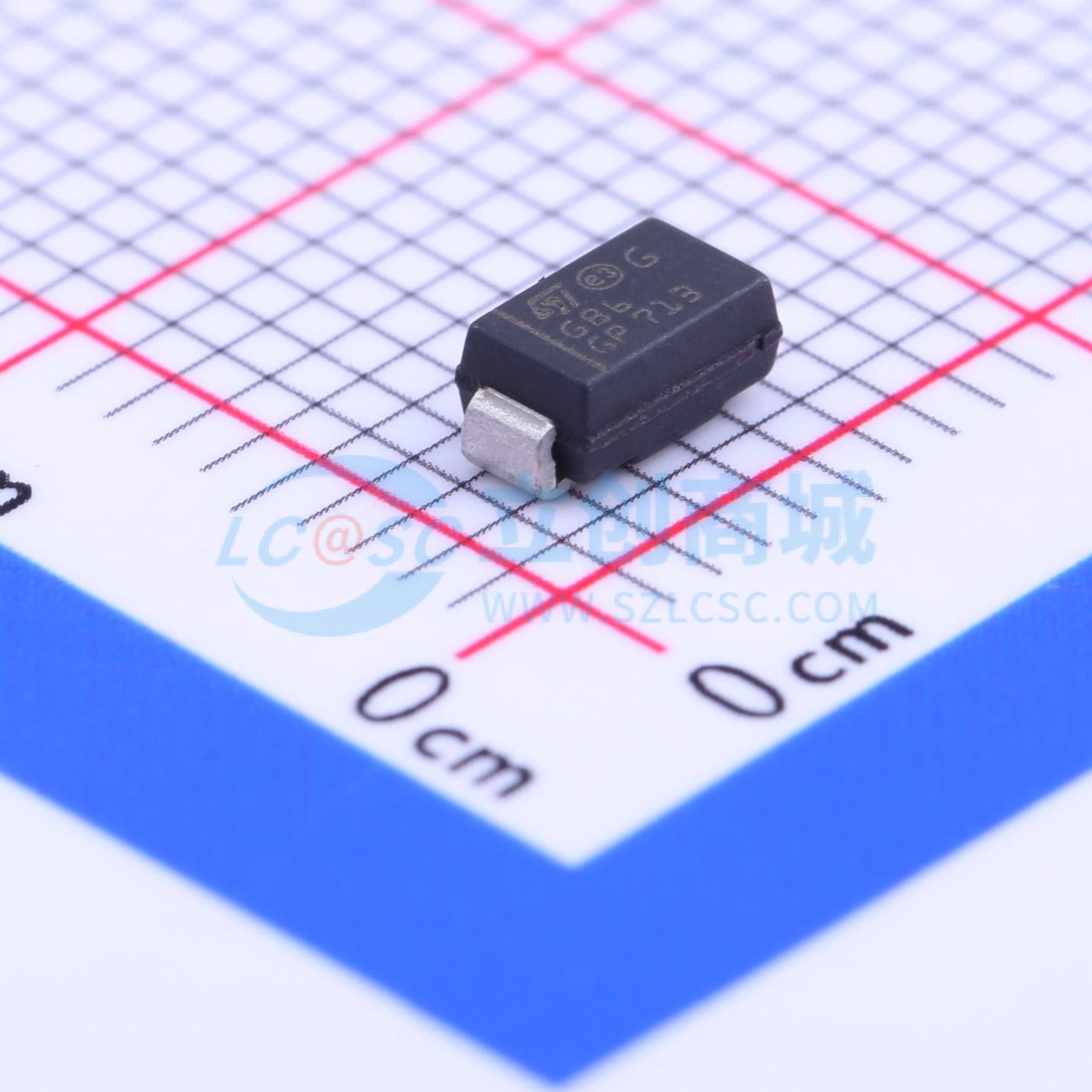

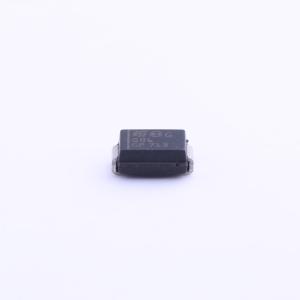

温馨提醒：图片仅供参考，商品以实物为准
STPS1L60A
电压:60V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、1 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1L60A
- 商品编号
- C181009
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 570mV@1A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 50uA@60V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 40A |
商品概述
轴向和表面贴装功率肖特基整流器，采用SMA、STmite flat、DO-41和SOD123Flat封装。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 表面贴装微型封装
- 具备规定的雪崩能力
- 脉冲测试条件：tp=380μs，占空比δ<2%
- 传导损耗计算公式：P=0.42×I_F(AV)+0.12×I_F²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 小型电池充电器
