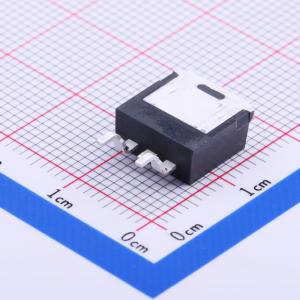

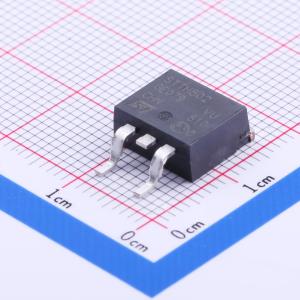

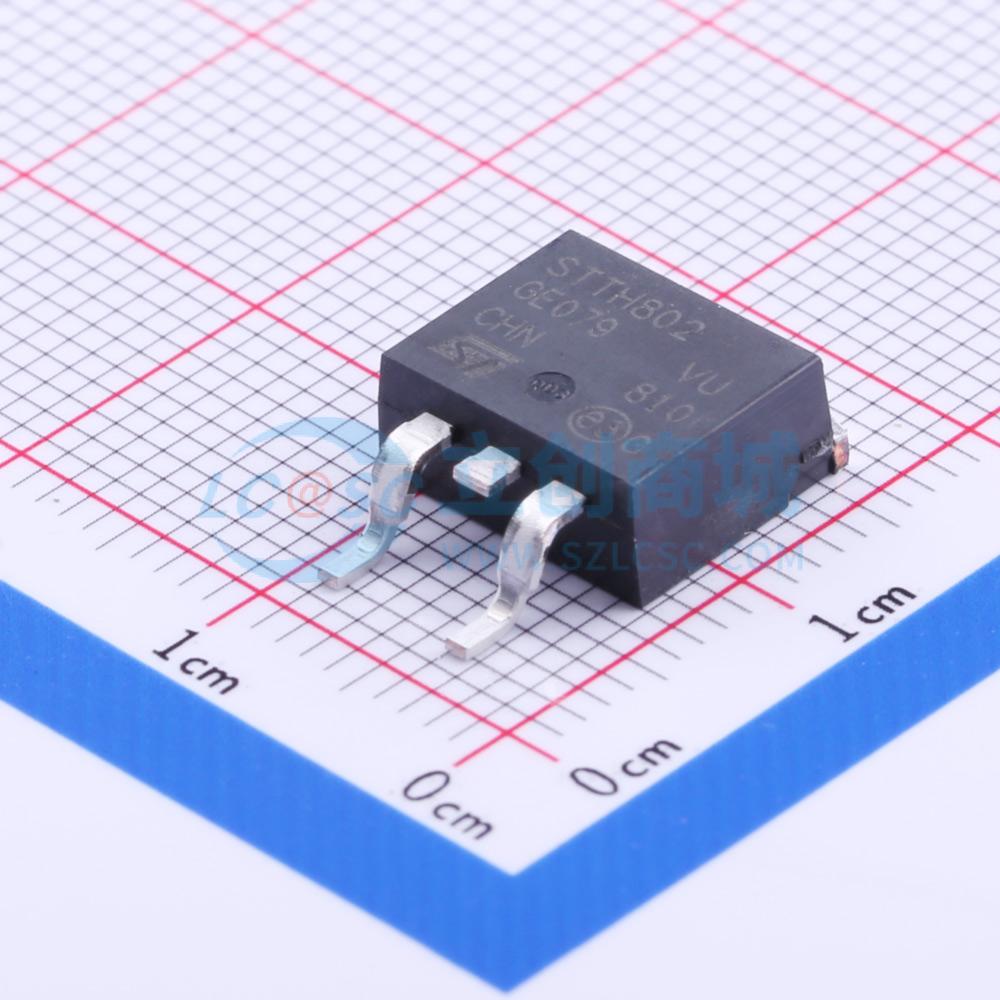

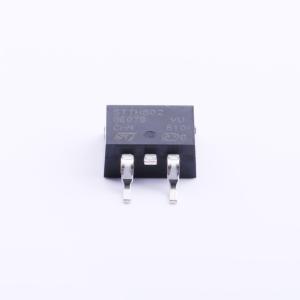

温馨提醒：图片仅供参考，商品以实物为准
STTH802G-TR
耐压:200V 电流:8A 反向恢复时间：25ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V，8 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH802G-TR
- 商品编号
- C181034
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.873克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 950mV@8A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 6uA@200V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品概述
该器件采用200V平面Pt掺杂技术，特别适用于开关模式基极驱动和晶体管电路。器件采用TO-220AC、TO-220FPAC、DPAK和D²PAK封装，适用于低压、高频逆变器、续流和极性保护应用。评估导通损耗可使用公式：P = 0.73 × I_F(AV) + 0.021 × I_F²(RMS)。
商品特性
- 导通损耗极低
- 开关损耗可忽略不计
- 正向和反向恢复时间短
- 结温高
- DPAK和D²PAK封装的器件可按需提供ECOPACK2合规组件
- 绝缘封装：TO-220FPAC，绝缘电压：2000 VRMS正弦波
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 低压、高频逆变器
- 续流电路
- 极性保护电路
