温馨提醒：图片仅供参考，商品以实物为准

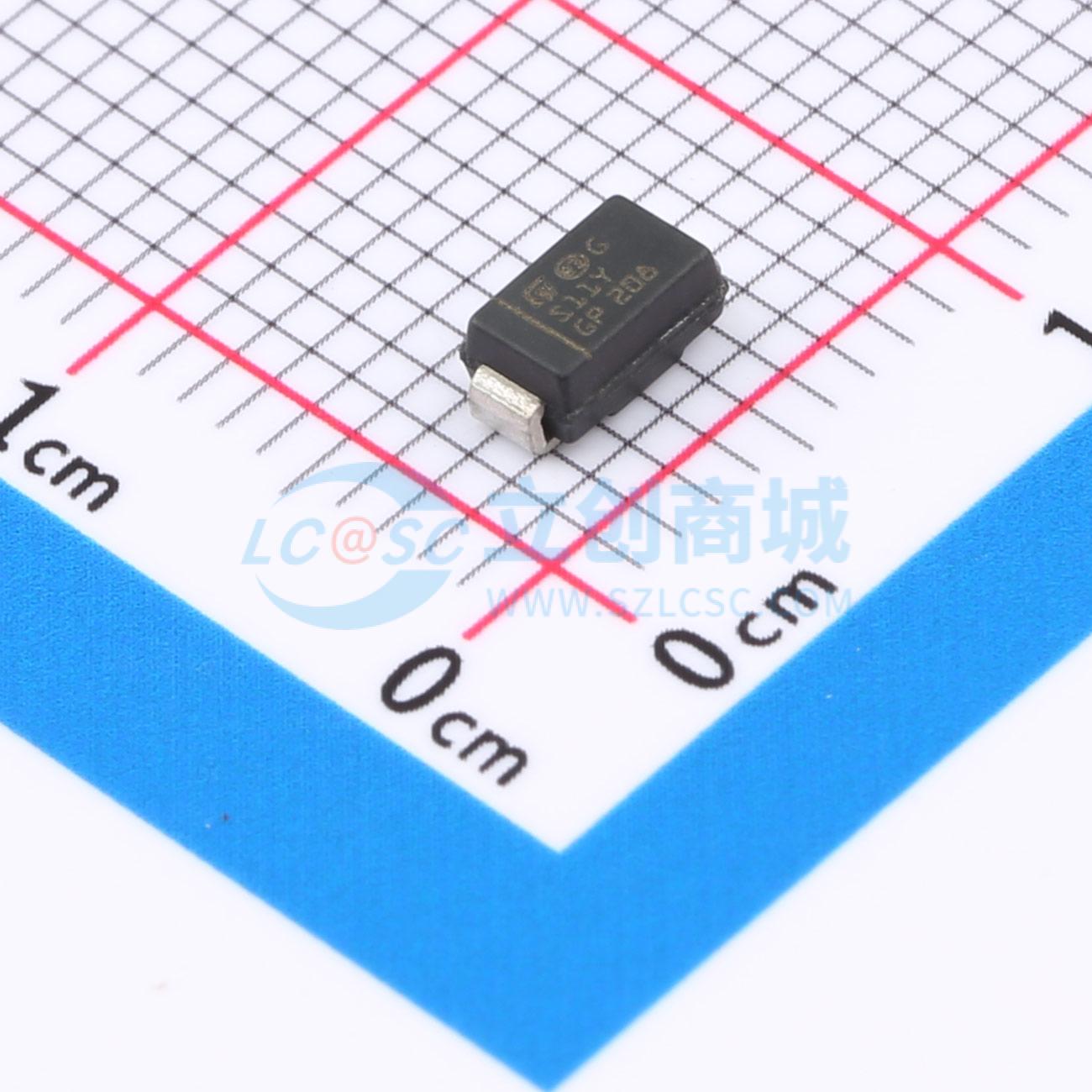

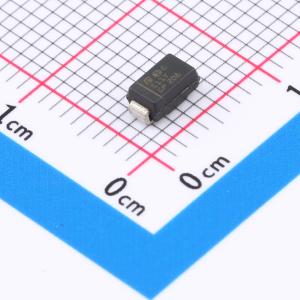

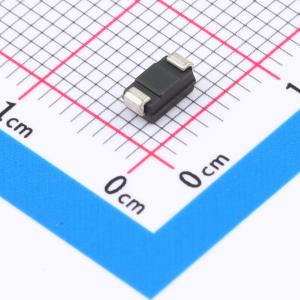

STPS1H100AY
电压:100V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级100 V、1 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1H100AY
- 商品编号
- C181833
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 770mV@1A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 4uA@100V | |
| 工作结温范围 | -40℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
采用SMA或SMB封装的肖特基整流器，专为汽车应用中的高频微型开关模式电源（如DC/DC转换器）设计。特别适用于汽车环境中的LED照明应用、ADAS电源和ECU（发动机控制单元）。
商品特性
- AEC-Q101合格
- 开关损耗可忽略
- 高结温能力
- 低泄漏电流
- 泄漏电流与正向压降之间的良好平衡
- 雪崩能力已明确
- ECOPACK®2合规组件
- PPAP能力
- V_RRM在-40℃至+175℃范围内有保证
- 无铅封装
应用领域
- 汽车应用中的高频微型开关模式电源（DC/DC转换器）
- 汽车环境中的LED照明应用
- 汽车环境中的ADAS电源
- 汽车环境中的ECU（发动机控制单元）
