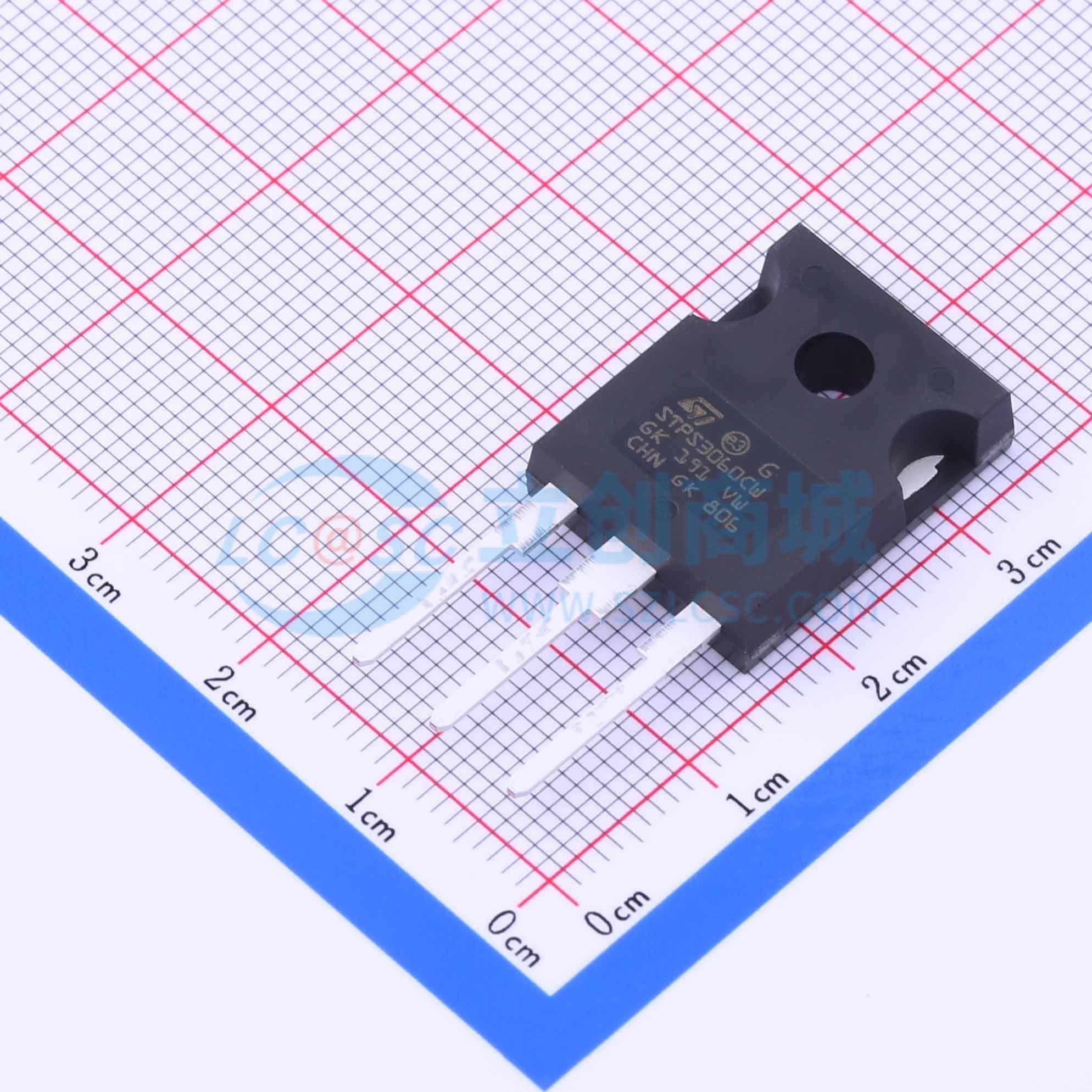

STPS3060CW
电压:60V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、30 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS3060CW
- 商品编号
- C181029
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 850mV@15A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 150uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
高压双肖特基整流器，适用于开关模式电源和其他功率转换器。采用TO-247封装，适用于中压操作，尤其适用于需要低开关损耗和低噪声的高频电路。额定值（每个二极管的极限值）：dPtot/dTj <1/Rth(j -a)（单个二极管在自身散热器上的热失控条件）。热阻：当同时使用二极管1和2时，ΔTj(二极管1)=P(二极管1)×Rth(j-c)（每个二极管）+P(二极管2)×Rth(c)。静态电气特性（每个二极管）：脉冲测试：tp=5ms，δ<2%；tp=380μs，δ<2%；评估最大传导损耗使用公式：P=0.6×IF(AV)+0.01×IF²(RMS)。封装机械数据：TO-247封装，冷却方式：C；推荐扭矩值：0.8m.N；最大扭矩值：1.0m.N；环氧树脂符合UL94 V0标准。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 低电容
- 高反向雪崩浪涌能力
应用领域
- 开关模式电源
- 其他功率转换器
- 中压操作场景
- 需要低开关损耗和低噪声的高频电路
