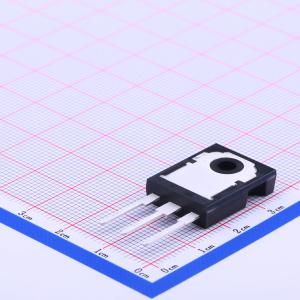

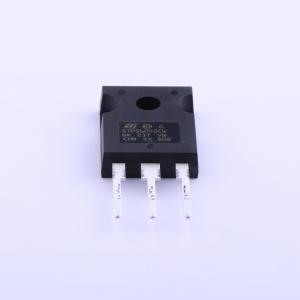

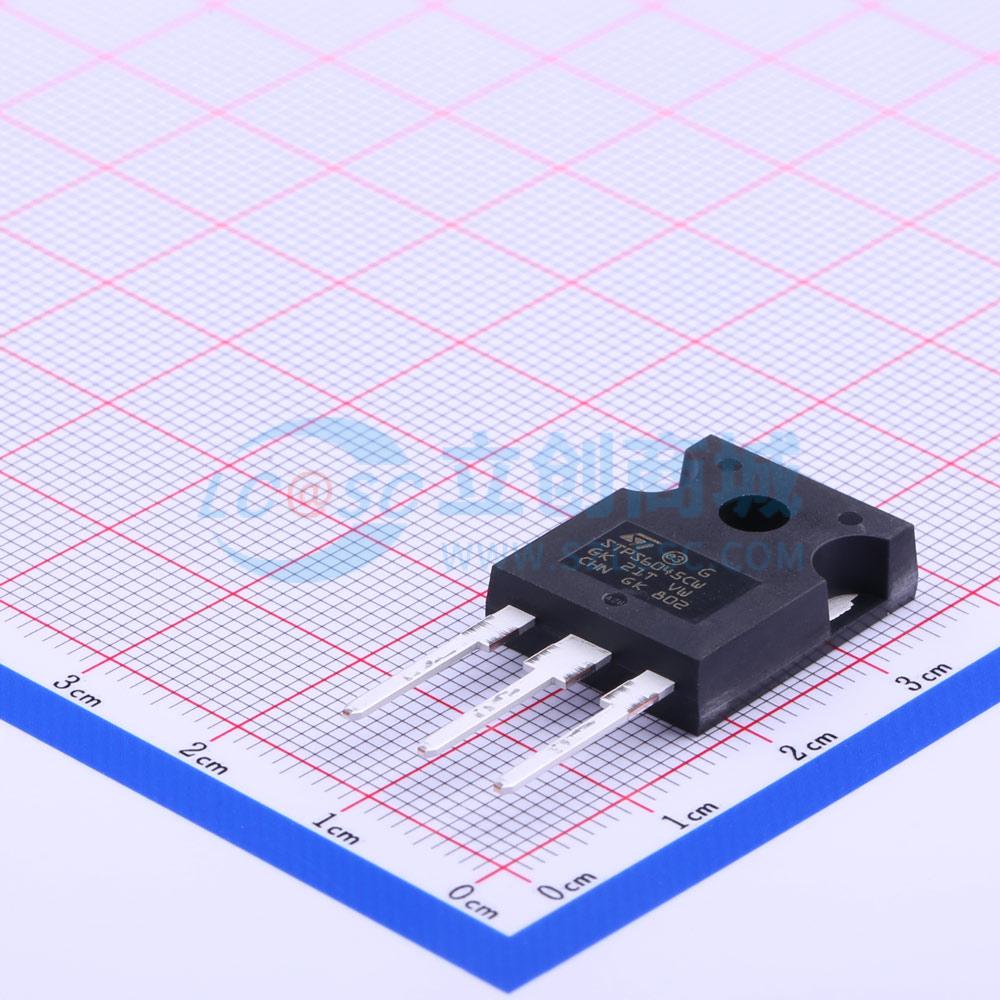

STPS6045CW
电压:45V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、60 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS6045CW
- 商品编号
- C181028
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 630mV@30A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 500uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 400A |
商品概述
双中心抽头肖特基整流器，采用TO-247封装。
商品特性
- 导通损耗极小
- 开关损耗可忽略不计
- 开关速度极快
- 热阻低
- 雪崩能力已明确规定
- 冷却方式：传导（C）
- 推荐扭矩值：0.8 N.m.
- 最大扭矩值：1.0 N.m.
- 环氧树脂符合UL94 V0标准
- 避免单个二极管在自身散热片上发生热失控的条件：dPtot/dTj <1/Rth(j-a)
- 当二极管1和2同时工作时，二极管1的结温变化：ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
- 脉冲测试条件：tp=380μs，σ̄<2%
- 计算导通损耗的公式：P +0.48×IF(AV)+0.005×IF²(RMS)
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
