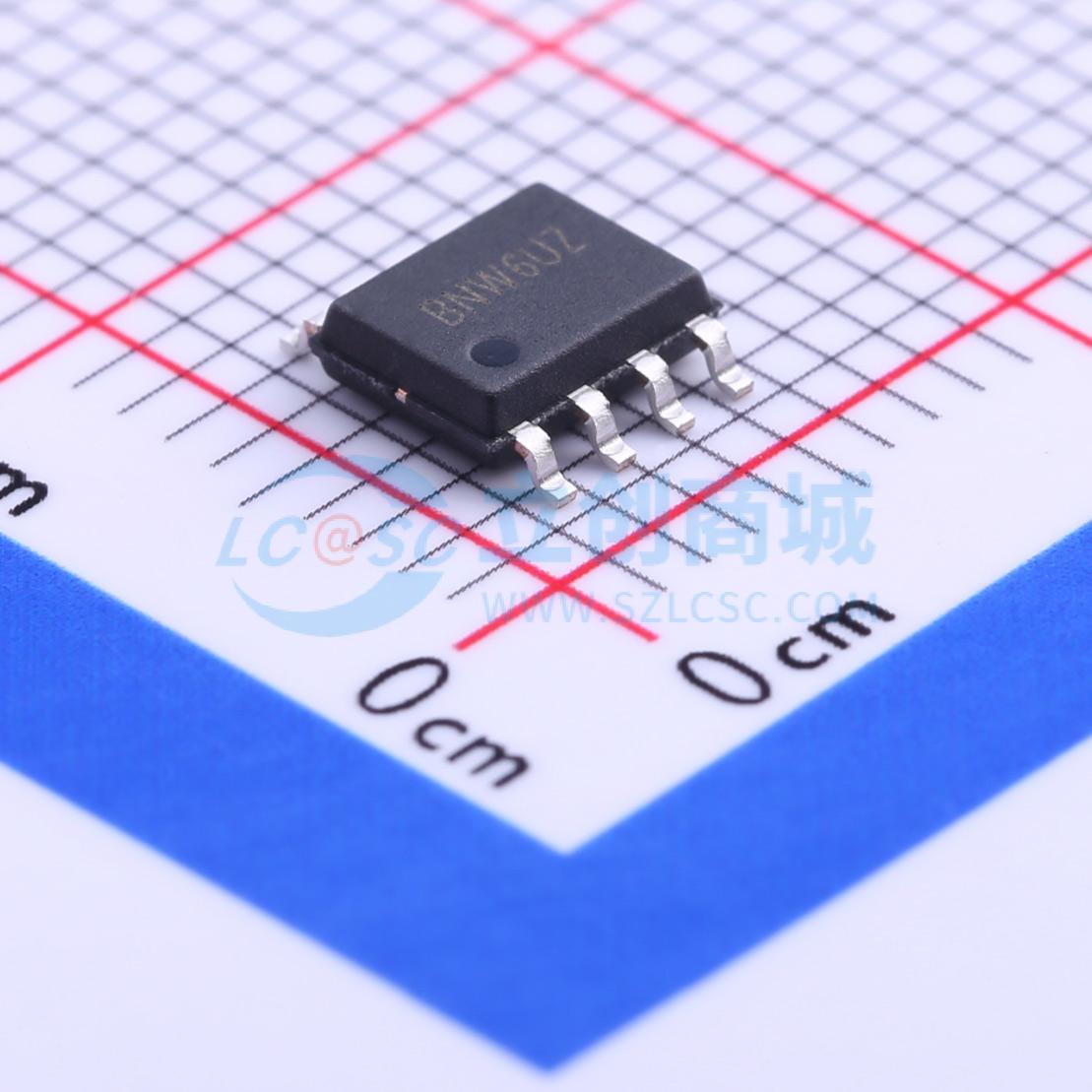

温馨提醒：图片仅供参考，商品以实物为准
SY5019FAC
用于适配器或充电器的反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY5019FAC
- 商品编号
- C180875
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~17.5V | |
| 开关频率 | 125kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.1W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃ | |
| 工作模式 | PFM 调制；QR；PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
SY5019是一款PWM/PFM控制器，具备多项特性，可提升针对适配器或充电器应用的反激式转换器的性能。它以准谐振模式驱动反激式控制器，以实现更高的效率和更好的EMI性能。SY5019采用突发模式控制以提高效率，并通过内部初级检测技术检测输出电流，从而实现更可靠的过流保护和短路保护。输出电压通过次级侧控制技术实现，具有良好的负载和线性调整率。SY5019提供快速的内部高压启动电路，且不消耗任何待机功率，以实现最低的空载功耗。
商品特性
- 准谐振（QR）模式运行：初级MOSFET谷底导通，实现低开关损耗
- 通过初级检测监测输出电流，实现可靠的过流保护和短路保护
- PWM/PFM控制，实现更高的平均效率
- 突发模式控制，降低空载损耗并提高效率
- 使用高压启动电路降低空载损耗
- 内部大电流MOSFET驱动器：120mA
- 过压保护/过流保护/短路保护/过温保护自动恢复
- 最大频率限制125kHz
- 紧凑封装：SO8
应用领域
- AC/DC适配器
- 电池充电器
- 其他消费电子产品
