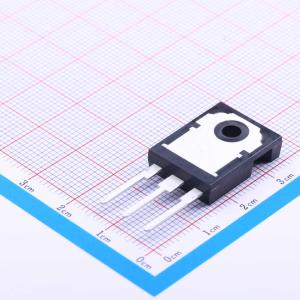

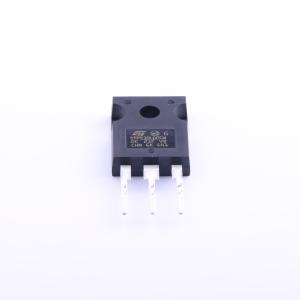

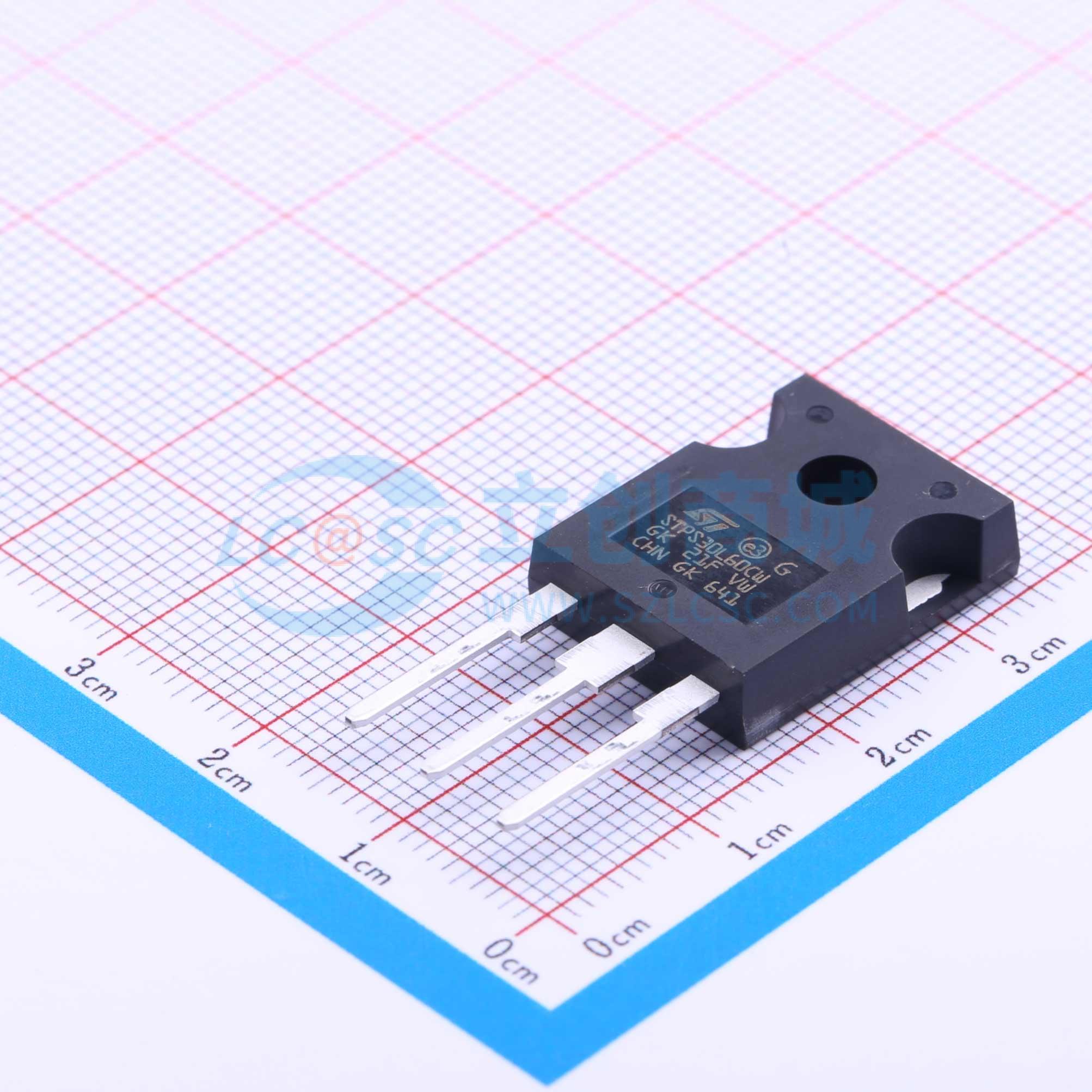

STPS30L60CW
电压:60V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、30 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30L60CW
- 商品编号
- C180500
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 600mV@15A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 480uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 230A |
商品概述
这些双中心抽头肖特基整流器采用TO-220FPAB、TO-220AB窄引脚、TO-220AB、D2PAK、I2PAK和TO-247封装。
商品特性
- 正向压降低
- 开关损耗可忽略不计
- 热阻低
- 雪崩能力已指定
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：TO-220AB、TO-220AB窄引脚、TO-220FPAB为0.4至0.6 N·m；TO-247为0.55 N·m（最大1.0 N·m）
- 带镀镍背框的I2PAK器件只能通过通孔安装（不得像SMD那样进行框焊接）
- 为避免单个散热器上的二极管热失控，需满足dPtot/dTj <1/Rth(j-a)条件
- 当同时使用二极管1和二极管2时：ΔTj(二极管1)=P(二极管1)×Rth(j-c)（每二极管）+P(二极管2)×Rth(c)
- 脉冲测试参数：tp=380μs，δ<2%
- 传导损耗计算：P=0.42×IF(AV)+0.009×IF²（RMS）
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高频逆变器
