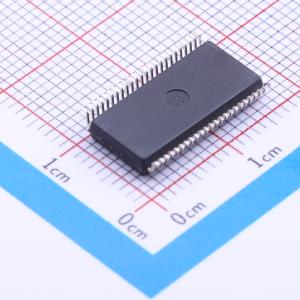

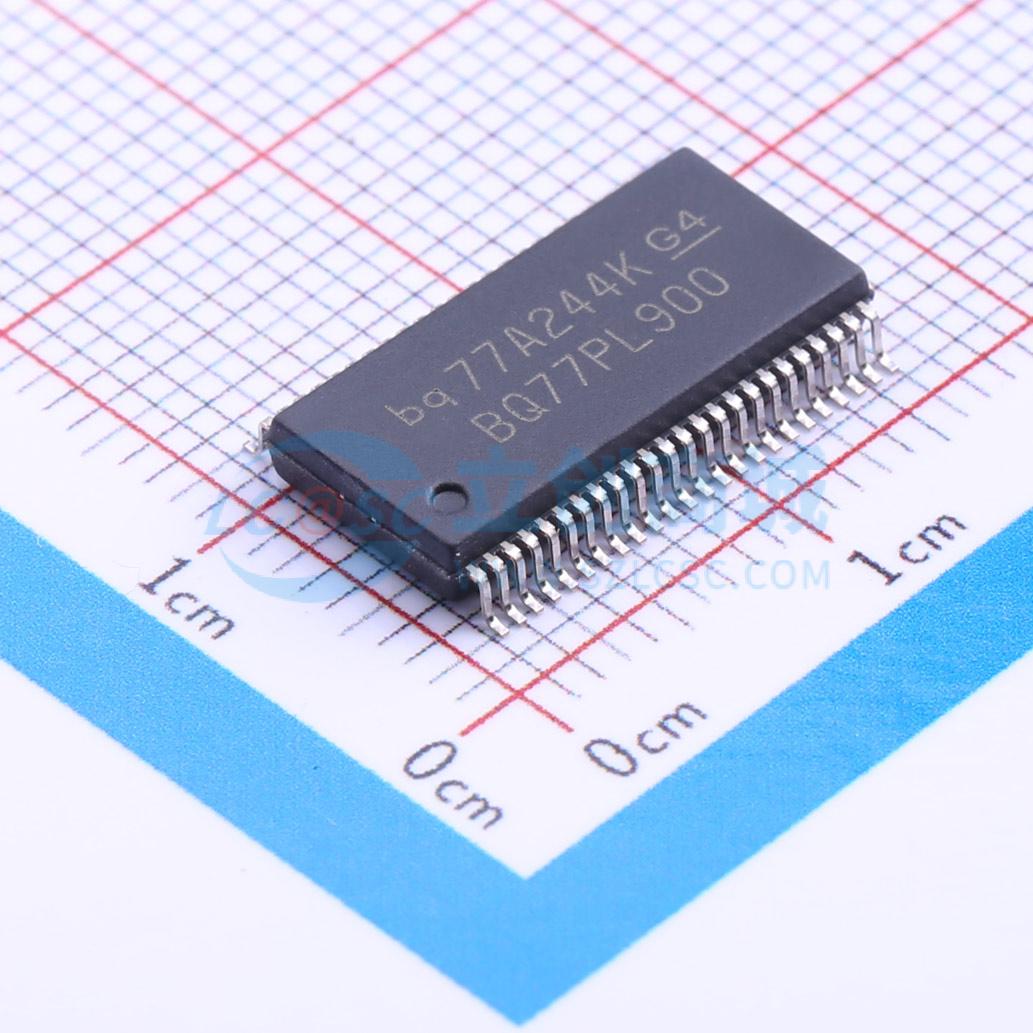

BQ77PL900DLR

五至十节串联锂离子或锂聚合物电池保护器及模拟前端，具备多种保护功能和可编程特性

描述: BQ77PL900 5 至 10 节锂离子电池保护和 AFE
品牌名称: TI(德州仪器)
商品型号: BQ77PL900DLR
商品编号: C181302
商品封装: SSOP-48-300mil
包装方式: 编带
商品毛重: 0.99克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+100℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	450uA
	均衡电流	-
	接口类型	I2C
	功能特性	过流保护；电芯均衡；过充保护；过放保护；短路保护

商品概述

bq77PL900是一款适用于五至十节串联电芯的锂离子电池组保护器。集成的I²C通信接口使bq77PL900还可作为主控制器的模拟前端（AFE）。该器件还集成了两个LDO，一个为5V、25mA，另一个为3.3V、25mA，可用于为主控制器或支持电路供电。 bq77PL900集成了电压转换系统，用于提取电池参数，如单节电池电压和充放电电流。诸如电压保护阈值和检测延迟时间等变量可通过内部EEPROM进行编程。 bq77PL900可作为独立的电池保护系统（独立模式）。或者，它也可以与主微控制器结合使用，为主系统提供电量计或其他电池管理功能（主控制模式）。 bq77PL900可为过压、欠压、放电过流和放电短路等情况提供全面的安全保护。当达到EEPROM可编程的安全阈值时，bq77PL900会自动关闭FET驱动。配置保护功能无需外部组件。模拟前端（AFE）输出允许主控制器监测单节电池电压和充放电电流。主控制器的模数转换器连接到bq77PL900以获取这些数值。

商品特性

5、6、7、8、9或10节串联电芯的主保护PMOS FET驱动，用于充电和放电FET
能够使用1mΩ的检测电阻工作
电源电压范围为7V至50V
典型电源电流低至450μA
集成5V、25mA LDO
集成3.3V、25mA LDO
独立模式 – 电池组保护控制和恢复
单节电池监测
集成电池均衡功能
可编程的过压、欠压、放电过流和放电短路阈值及延迟时间
固定的过温保护
主控制模式 – 与主控制器接口
用于主电池测量和系统充放电电流的模拟接口
主控制的保护恢复
主控制的电池均衡

应用领域

无线电动工具
电动助力自行车/踏板车
不间断电源（UPS）系统
医疗设备
便携式测试设备

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；均衡芯片
	工作电压	7V~50V
	最大充电电流	-
	充电饱和电压	4.5V
	放电截止电压	1.4V
	电池类型	锂电池
	电池节数	5~10
