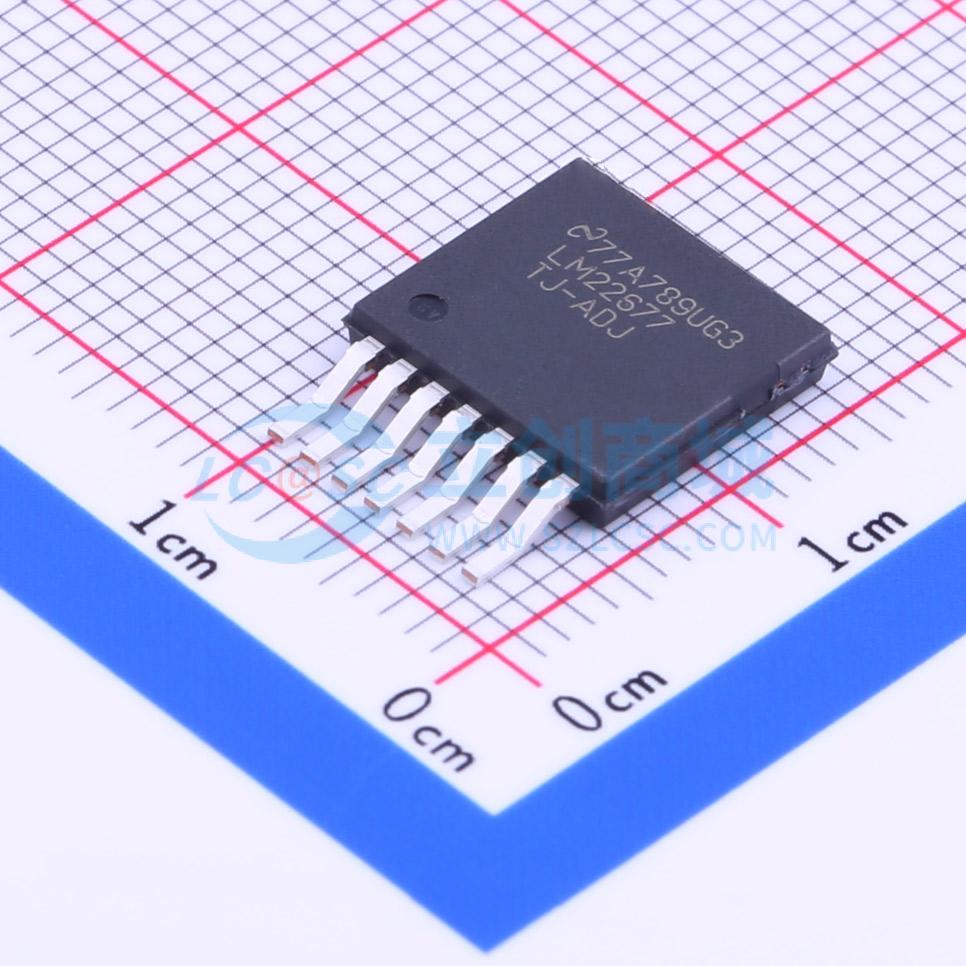

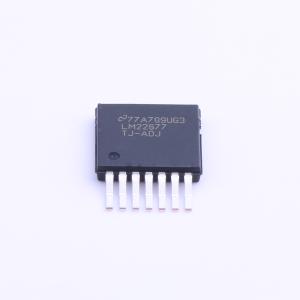

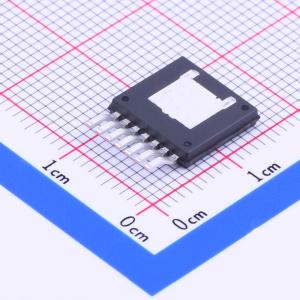

LM22677TJ-ADJ/NOPB
LM22677 42V 5A 降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM22677是一款42V输入电压范围、5A输出电流的降压型DC-DC转换器。它具有内部补偿电压模式控制,支持低ESR陶瓷电容,内置100mΩ N沟道MOSFET开关,提供固定和可调输出电压选项,支持同步和可调开关频率,内置软启动功能,具有过温保护和电流限制功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM22677TJ-ADJ/NOPB
- 商品编号
- C181310
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 1.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 1.285V~37V | |
| 输出电流 | 5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM22677开关稳压器提供了实现高效高压降压（buck）稳压器所需的所有功能，仅需最少的外部元件。这款易于使用的稳压器集成了一个42V N沟道MOSFET开关，可以提供高达5A的负载电流。它具有出色的线性和负载调节性能以及高效率（>90%）。电压模式控制提供了最短导通时间，允许输入和输出电压之间有最大的比值。内部环路补偿意味着用户无需进行繁琐的环路补偿组件计算。该稳压器可选固定5V输出或可调输出电压。默认的开关频率设定为500kHz，从而允许使用较小的外部元件并获得良好的瞬态响应。此外，通过单个外部电阻可以在200kHz至1MHz范围内调整频率。内部振荡器可以与系统时钟或其他稳压器的振荡器同步。精确的使能输入简化了稳压器控制和系统电源排序。在关断模式下，稳压器仅消耗25μA（典型值）的电流。LM22677还内置了热关断和电流限制保护，以防意外过载。
LM22677器件是德州仪器SIMPLE SWITCHER系列的一员。SIMPLE SWITCHER概念提供了一个易于使用且仅需最少外部元件的完整设计，并结合了TI WEBENCH设计工具。TI的WEBENCH工具包括外部元件计算、电气仿真、热仿真和便于设计的Build-It板等功能。
应用领域
- 工业控制
- 电信和数据通信系统
- 嵌入式系统
- 从标准的24V、12V和5V输入轨转换
