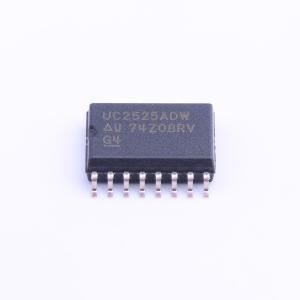

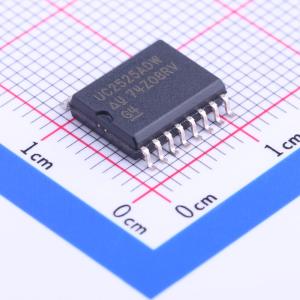

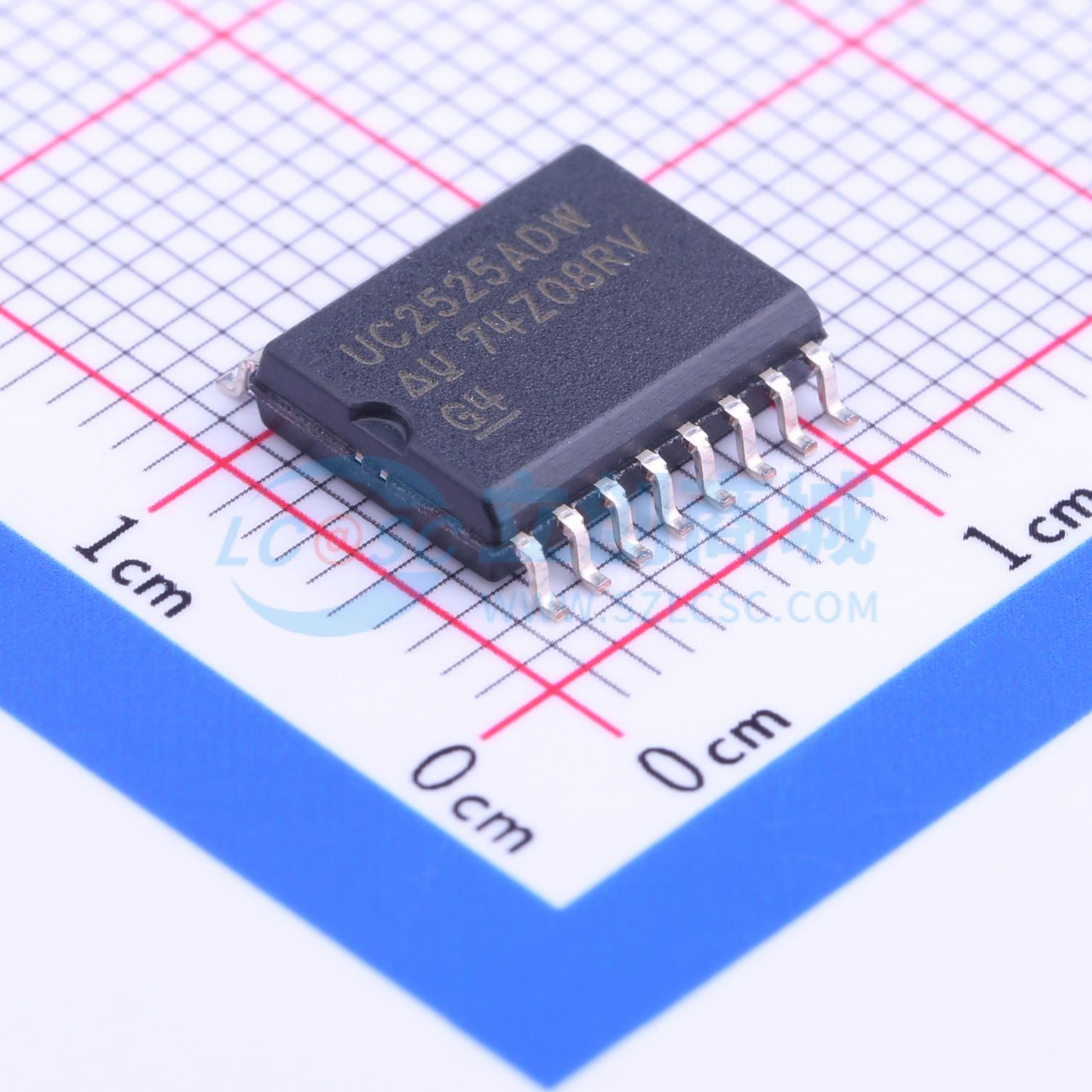

UC2525ADWTR

描述: UC2525A 稳压脉宽调制器
品牌名称: TI(德州仪器)
商品型号: UC2525ADWTR
商品编号: C181510
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.252克(g)

商品参数

商品概述

UC1525A/1527A系列脉宽调制集成电路设计用于在设计各种开关电源时提供改进的性能并减少外部元件数量。片上5.1V参考电压被微调至1%，误差放大器的输入共模范围包括参考电压，从而消除了对外部电阻的需求。振荡器的同步输入允许多个单元从属或单个单元与外部系统时钟同步。CT和放电端子之间的一个电阻提供了广泛的死时间调整范围。这些设备还具有内置软启动电路，仅需一个外部定时电容。关断端子控制软启动电路和输出级，通过PWM锁存器实现脉冲关断下的即时关断，以及长时间关断命令下的软启动循环。

商品特性

8V 至 35V 工作电压
5.1V 基准电压，精度为1%
100Hz 至 500kHz 振荡器范围
独立的振荡器同步端子
可调死区时间控制
内部软启动
脉冲逐个关断输入
带有迟滞的欠压锁定
锁存PWM以防止多个脉冲
双源和沉输出驱动器

应用领域

离线和DC/DC电源供应器
使用电压模式单端或双开关拓扑设计的转换器
太阳能逆变器
焊接逆变器
电机控制
电池充电器

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~35V
	输出电压	-
	输出电流	-
	开关频率	400kHz
	工作温度	-25℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
