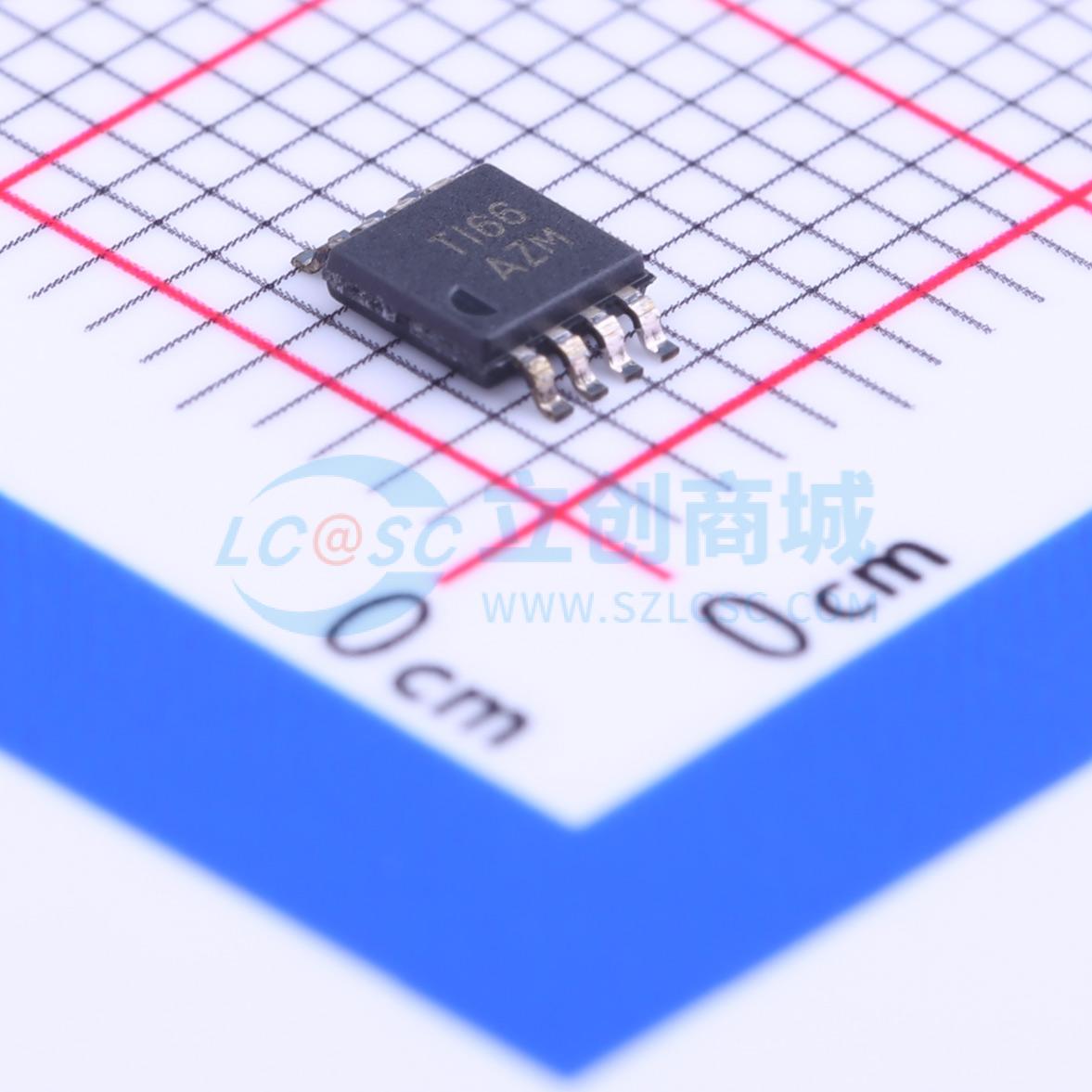

SN65LVDS101DGK实物图
  • SN65LVDS101DGK商品缩略图
  • SN65LVDS101DGK商品缩略图
  • SN65LVDS101DGK商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN65LVDS101DGK

SN65LVDS101 差分转换器/中继器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN65LVDS101 是一个高速差分接收器和驱动器,用于将 LVDS、PECL 或 CML 输入信号转换为 LVDS 或 PECL 输出信号。
品牌名称
TI(德州仪器)
商品型号
SN65LVDS101DGK
商品编号
C181531
商品封装
VSSOP-8-0.65mm​
包装方式
管装
商品毛重
0.136克(g)

商品参数

属性参数值
商品目录LVDS芯片
类型中继器
驱动器数1
接收器数1
工作电压3.3V
属性参数值
数据速率2Gbps
工作温度-40℃~+85℃
电平标准LVDS;CML;LVPECL
功能特性-

商品概述

SN65LVDS100、SN65LVDT100、SN65LVDS101、SN65LVDT101是高速差分接收器和驱动器连接构成的中继器。接收器可接收速率最高2 Gbps的低压差分信号LVDS、正射极耦合逻辑PECL或电流模逻辑CML输入信号,将其重发为LVDS或PECL输出信号。器件内部的信号路径为差分设计,可实现低辐射发射,同时将额外添加的抖动降至最低。SN65LVDS100和SN65LVDT100的输出为符合TIA/EIA-644-A标准定义的LVDS电平,SN65LVDS101和SN65LVDT101的输出与3.3-V PECL电平兼容,两类器件均可驱动标称特性阻抗为100Ω的差分传输线。SN65LVDT100和SN65LVDT101集成110Ω差分线路终端电阻,可减少电路板占用空间、减少元件数量、实现尽可能短的短截线长度,不包含VBB电压基准;VBB可提供通常比VCC低1.35V的电压基准,用于接收单端输入信号,尤其适配单端3.3V PECL输入,不使用VBB时可将其开路。所有器件的工作温度范围为-40℃至85℃。

商品特性

  • 支持信号速率≥ 2 Gbps
  • 总抖动小于65 ps
  • 可作为MC100EP16的低功耗替代方案
  • 器件间偏斜最大为100 ps
  • 在0 V至4 V输入电压范围内,接收器输入阈值滞后为25 mV
  • 输入与LVPECL、CML、LVDS信号电平电气兼容
  • 采用3.3 V电源供电
  • LVDT集成110Ω终端电阻
  • 提供SOIC和MSOP封装

应用领域

  • 无线基础设施
  • 电信基础设施
  • 打印机
