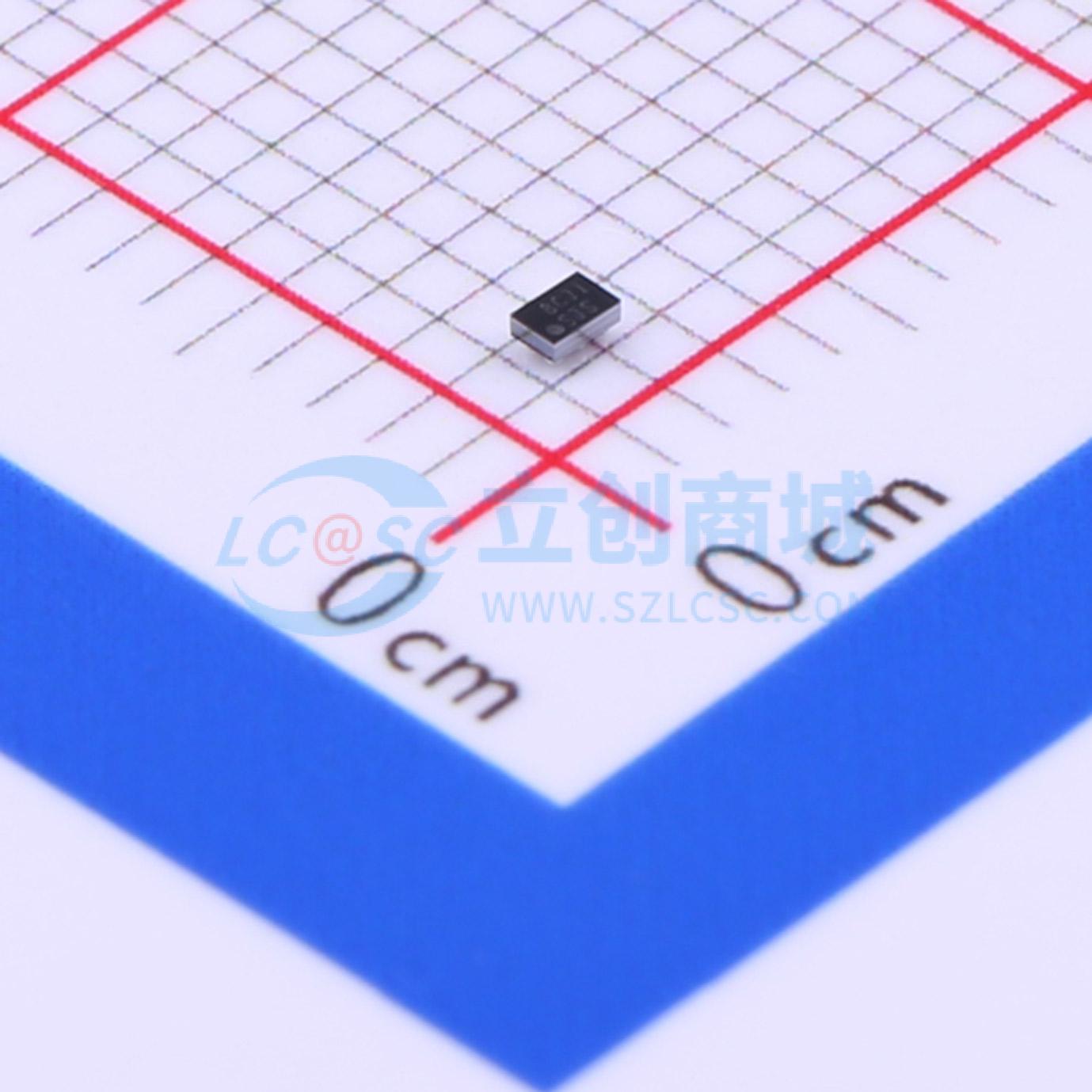

温馨提醒：图片仅供参考，商品以实物为准
TPS61046YFFR
升压型 1.8V~5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPS61046是一款高集成度的升压转换器,设计用于需要高电压和小型解决方案的应用,如PMOLED面板和传感器模块。它可以在1.8V至5.5V的输入电压范围内工作,最高输出电压可达28V。该器件集成了30V功率开关、输入/输出隔离开关和功率二极管,最大开关电流为900mA,效率高达85%。它具有超低关断电流（500nA）和±2%的输出电压精度。工作温度范围为-40℃至150℃。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61046YFFR
- 商品编号
- C181551
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5.5V | |
| 输出电压 | 4.5V~28V | |
| 输出电流 | - | |
| 开关频率 | 1.05MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 110uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS61046是一款高度集成的升压转换器，专为需要高电压和极小解决方案尺寸的应用而设计，例如PMOLED面板和传感器模块。TPS61046集成了30V功率开关、输入/输出隔离开关和功率二极管。它可以从锂离子电池或两节串联碱性电池的输入中输出高达28V的电压。
TPS61046的工作开关频率为1.0MHz。这允许使用小型外部组件。通过将FB引脚连接到VIN引脚，TPS61046内部默认设置12V输出电压。因此，只需三个外部组件即可获得12V输出电压。结合WCSP封装，TPS61046提供了非常小的整体解决方案尺寸。TPS61046具有典型的900mA开关电流限制。它内置了10ms软启动时间以最小化浪涌电流。当TPS61046处于关断模式时，隔离开关会断开输出与输入之间的连接，以最小化漏电流。TPS61046还实现了输出短路保护、输出过压保护和热关断功能。
TPS61046采用6引脚0.80毫米 x 1.20毫米 WCSP封装。
应用领域
- PMOLED电源供应
- 可穿戴设备
- 便携式医疗设备
- 传感器电源供应
